به گزارش «خبرنامه دانشجویان ایران»، چیلر تراکمی دستگاهی است که گرما را از ساختمان های مسکونی، اداری و تجاری و یا دستگاه های صنعتی حذف می کند و به هوای آزاد منتقل می کند. در واقع چیلر سرما تولید نمی کند، بلکه گرما را از بین می برد. چیلر تراکمی با استفاده از نیروی برق و کمپرسورهای نصب شده بر روی خود و با استفاده از سیکل تبرید تراکمی اقدام به از بین بردن گرما می کند.
چیلر تراکمی چگونه کار می کند؟
اجزای اصلی چیلرهای تراکمی کمپرسور، کندانسور، اواپراتور، شیر انبساط، تابلو برق و کنترلرها می باشند. چیلرها برای تهویه مطبوع در ساختمان های متوسط تا بزرگ بکار می روند. چیلرها دارای ظرفیت های گوناگونی از 5 تن تبرید تا 1000 تن تبرید ساخته می شوند، اما نکته ای که حائز اهمیت می باشد این است که همه آنها دارای عملکردی مشابه می باشند.
کمپرسور
کمپرسور چیلر تراکمی، محرک اصلی و عامل ایجاد اختلاف فشار در سراسر سیستم می باشد.
در چیلرهای تراکمی معمولا یکی از چهار نوع کمپرسور اسکرال، اسکرو، پیستونی و سانتریفیوژ استفاده می شود. کمپرسورهای اسکرال معمولا در چیلرهای هواخنک مورد استفاده قرار می گیرند، اما در مواردی در چیلرهای آب خنک نیز استفاده می گردد. در چیلرهای اسکرال به دلیل ظرفیت کم کمپرسورها، از چند کمپرسور در یک چیلر استفاده می کنند.

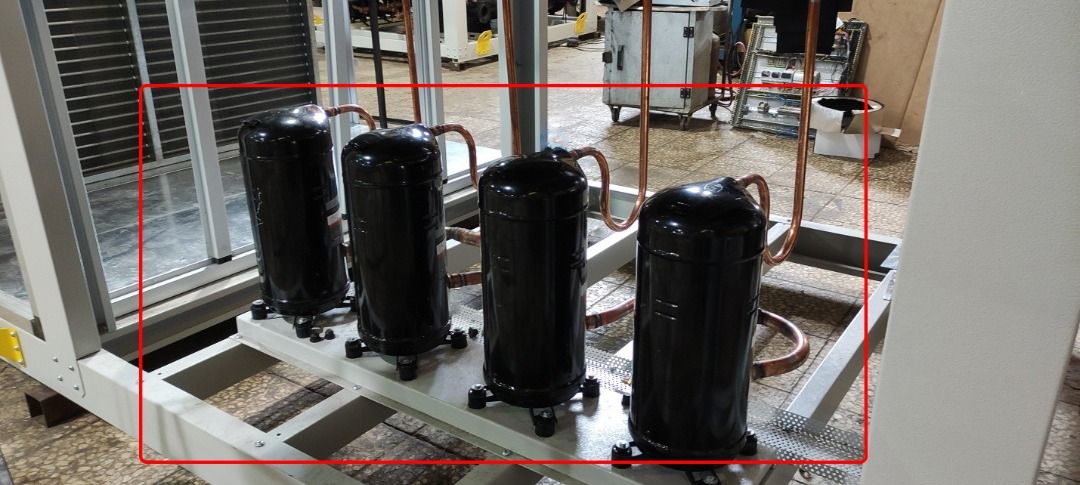

کمپرسور اسکرال کوپلند
کندانسور
کندانسور چیلر تراکمی بعد از کمپرسور و قبل از شیر انبساط قرار دارد. هدف از وجود کندانسور حذف گرمای مبرد ناشی از گرمایی که در اواپراتور گرفته است می باشد. دو نوع اصلی کندانسور وجود دارد که چیلرها هم بر همین اساس دسته بندی می شوند: کندانسور هواخنک در چیلرهای تراکمی هواخنک و کندانسور آب خنک در چیلرهای تراکمی آب خنک.
انواع چیلر تراکمی
- چیلر تراکمی آب خنک
- چیلر تراکمی هواخنک
کندانسورهای آب خنک به طور مکرر " آب کندانسور" را بین برج خنک کننده و کندانسور چرخانده و مبرد داغی که از کمپرسور وارد کندانسور می شود، گرمای خود را به این آب منتقل می کند و سپس به برج خنک کننده منتقل می شود و از سیکل دفع می شود. کندانسور آب خنک از یک سری لوله مسی و پوسته فولادی تشکیل شده است و مبرد و آب با هم مخلوط نمی شوند. آب در داخل لوله جریان دارد و مبرد در داخل پوسته و دور لوله ها جریان دارد.
کندانسور چیلرهای هواخنک کمی متفاوت عمل می کنند، آنها از برج خنک کننده استفاده نمی کنند، بلکه با استفاده از کویل های کندانسوری که از فین و لوله های مسی تشکیل شده اند و عبور مبرد در داخل لوله ها و استفاده از فن های آکسیال که هوا را از لابلای کویل ها عبور می دهد اقدام به خنک کردن مبرد می نمایند.

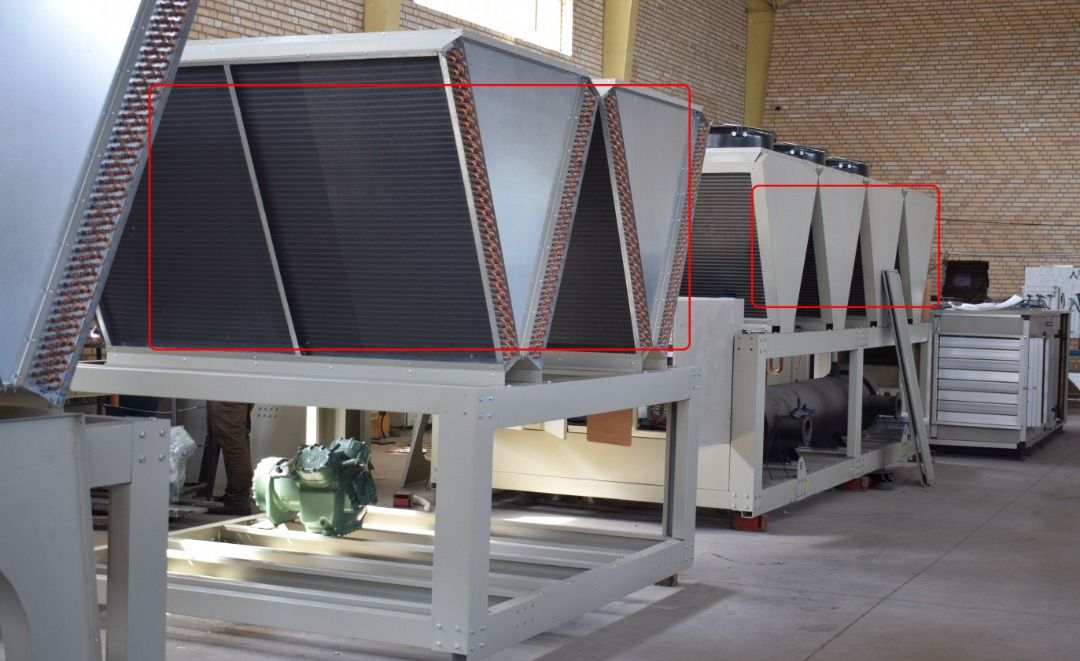

کندانسور چیلر تراکمی هواخنک
شیر انبساط
شیر انبساط بین کندانسور و اواپراتور قرار دارد. هدف آن منبسط کردن مبرد و کاهش فشار آن و افزایش حجم آن است که به آن اجازه می دهد گرمای ناخواسته را در اواپراتور دریافت کند. شیرهای انبساط در دو نوع مکانیکی و الکترونیکی وجود دارند.
اواپراتور
اواپراتور بین شیر انبساط و کمپرسور قرار دارد و هدف آن جمع آوری گرمای ناخواسته از ساختمان ها و یا دستگاه های صنعتی و انتقال آن به داخل مبرد است تا به وسیله کندانسور هواخنک و یا آب خنک به محیط دفع شود. هنگامی که در داخل اواپراتور گرما به مبرد انتقال پیدا می کند، آب سرد می شود و این آب سرد به ساختمان و یا دستگاه های صنعتی پمپ می شود.
اواپراتورها از لوله های مسی و پوسته فولادی تشکیل شده اند و برخلاف کندانسور آب خنک گاز مبرد از داخل لوله های آن عبور کرده و آب از اطراف لوله های مسی و در داخل پوسته فولادی جهت سرد شدن عبور می کند.

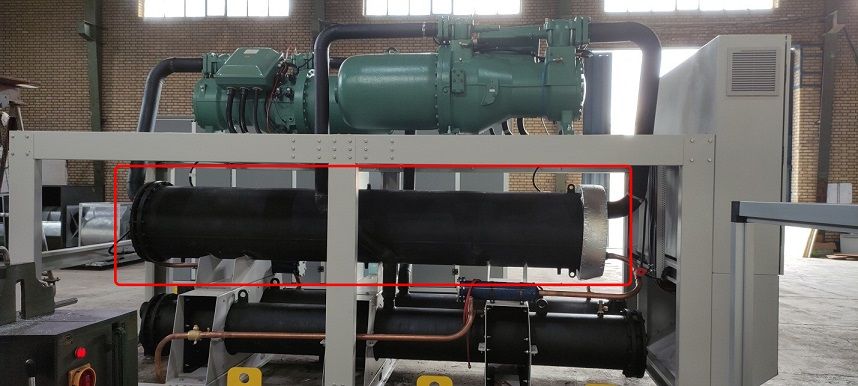

اواپراتور چیلر آب خنک
تابلو برق
تابلو برق چیلرها شامل کنتاکتور ها، بی متال، کلید حرارتی، کلید های مینیاتوری از برند اشنایدر فرانسه و یا هیوندای کره هستند.
کنترلر ها
کنترلرها معمولا بر روی چیلر نصب می شوند. هدف آن نظارت بر جنبه های مختلف عملکرد چیلر و کنترل آنها می باشد. کنترلر همچنین قابلیت اتصال به BMS را دارد که این امکان را می دهند که کنترل و نظارت از راه دور را فراهم کند.
کاربرد چیلر تراکمی
- تهویه مطبوع منازل مسکونی و آپارتمان ها
- تهویه مطبوع ساختمان های اداری و تجاری
- سرمایش سوله ها و انبارها
- در صنعت پتروشیمی
- در صنایع کاغذ و چاپ
- در صنایع الکترونیک
- در صنایع لبنیات و نوشیدنی ها
- در صنایع دارویی و پزشکی
- در دستگاه های صنعتی از جمله دستگاه تزریق پلاستیک و لیزر
مشخصات فنی چیلر تراکمی
- کمپرسور اسکرال کوپلند تایلندی و آمریکایی
- قطعات برقی هیوندای یا اشنایدر
- سیکل تبرید دانفوس
- استفاده از فن های آکسیال زیلابگ چین یا EBM آلمان
- استفاده از شیرهای انبساط مکانیکی و الکترونیکی
- کنترلر PLC لوگوی زیمنس یا کرل ایتالیا
- استفاده از اواپراتور شل اند تیوپ
- مناسب جهت کار با مبردهای R22 و R407 و R134
قیمت چیلر تراکمی
با توجه به گستردگی و تنوع در ظرفیت ها و همچنین کاربردها و شرایط پروژه ارائه قیمت چیلر تراکمی به صورت ثابت و به صورت لیست غیرممکن است. کارشناسان ما در گروه صنعتی تهویه کارمانیا دنا آماده پاسخگویی و مشاوره در خصوص انتخاب سیستم مناسب و همچنین قیمت چیلر تراکمی هستند.
سازنده چیلر تراکمی در تهران
گروه صنعتی تهویه کارمانیا دنا یکی از سازندگان برتر در زمینه ساخت چیلر و هواساز می باشد. کارخانه ما واقع در تهران – ملارد – شهرک صنعتی صفادشت می باشد. ما امکان ارسال دستگاه به سراسر کشور را داریم و تمامی خدمات در کمترین زمان صورت می پذیرد. کلیه دستگاه های ما دارای 2 سال گارانتی بدون قید و شرط و خدمات پس از فروش به صورت مادام العمر می باشد.
