همه چیز در مورد پرشر سوئیچ (سوئیچ فشار)

پرشر سوئیچ یا سوئیچ فشار، یک وسیله اندازه‌گیری است که برای تشخیص تغییرات فشار در یک سیستم طراحی شده و در صورت رسیدن فشار به حد معینی، یک سیگنال الکتریکی تولید می‌کند. این سیگنال می‌تواند برای فعال‌سازی یا غیرفعال‌سازی یک تجهیز، هشدار در مورد شرایط خاص، یا ثبت داده‌ها استفاده شود. پرشر سوئیچ‌ها در طیف گسترده‌ای از صنایع از جمله نفت و گاز، پتروشیمی، تأسیسات، ساختمان‌سازی، تجهیزات پزشکی و بسیاری از کاربردهای دیگر نقش حیاتی ایفا می‌کنند.

تاریخچه و تکامل پرشر سوئیچ‌ها

پرشر سوئیچ‌ها همزمان با انقلاب صنعتی و نیاز به کنترل دقیق‌تر فشار در ماشین‌آلات بخار توسعه یافتند. اولین نمونه‌های پرشر سوئیچ بیشتر مکانیکی بودند و از دیافراگم‌ها یا بلوهای فلزی استفاده می‌کردند. با گذشت زمان و پیشرفت فناوری، این تجهیزات دقیق‌تر، کوچک‌تر و قابل اعتمادتر شدند.

قیمت سوئیچ فشار در ابزار سنجش آریا

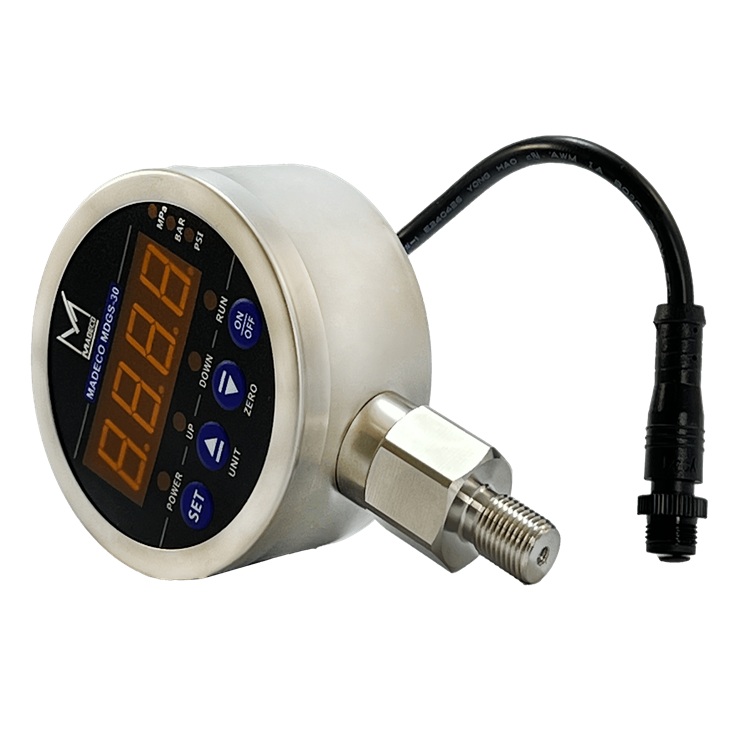

در قرن بیستم، با ظهور الکترونیک و سیستم‌های کنترل خودکار، پرشر سوئیچ‌های الکترونیکی با قابلیت‌های پیشرفته‌تر معرفی شدند. امروزه، پرشر سوئیچ‌های هوشمند با قابلیت اتصال به شبکه‌ها و سیستم‌های مدیریت داده، بخش مهمی از اینترنت اشیا (IoT) صنعتی را تشکیل می‌دهند.

مکانیسم عملکرد پرشر سوئیچ‌ها

عملکرد اساسی یک پرشر سوئیچ بر تبدیل تغییرات فشار به حرکت مکانیکی و سپس به سیگنال الکتریکی استوار است. این فرآیند معمولاً شامل مراحل زیر است:

1. حس‌کردن فشار: یک عنصر حساس به فشار (مانند دیافراگم، بلو یا لوله بوردن) با محیط تحت فشار در تماس است.

2. تبدیل به حرکت مکانیکی: تغییر فشار باعث تغییر شکل در عنصر حساس می‌شود.

3. فعال‌سازی کلید الکتریکی: این حرکت مکانیکی یک سوئیچ الکتریکی را فعال یا غیرفعال می‌کند.

4. تولید سیگنال: در نتیجه، یک سیگنال الکتریکی تولید می‌شود که می‌تواند به سیستم‌های کنترل منتقل شود.

انواع پرشر سوئیچ‌ها

پرشر سوئیچ‌ها در انواع مختلفی ساخته می‌شوند که هر کدام برای کاربردهای خاصی مناسب هستند:

1. بر اساس مکانیسم حس‌کننده

الف. پرشر سوئیچ‌های دیافراگمی

این نوع از یک دیافراگم انعطاف‌پذیر برای حس کردن تغییرات فشار استفاده می‌کند. دیافراگم معمولاً از لاستیک، سیلیکون یا فلزات نازک ساخته می‌شود. زمانی که فشار افزایش می‌یابد، دیافراگم خم شده و یک سوئیچ را فعال می‌کند.

ب. پرشر سوئیچ‌های پیستونی

در این نوع، یک پیستون در برابر یک فنر حرکت می‌کند. زمانی که فشار از نیروی فنر بیشتر می‌شود، پیستون حرکت کرده و سوئیچ را فعال می‌کند. این نوع برای فشارهای بالا مناسب‌تر است.

ج. پرشر سوئیچ‌های بلوی (Bellows)

این نوع از یک محفظه فلزی موج‌دار و انعطاف‌پذیر استفاده می‌کند که در اثر تغییرات فشار منبسط یا منقبض می‌شود و در ساخت محصولات Fatek استفاده می شوند.

د. پرشر سوئیچ‌های لوله بوردن

از یک لوله مسی یا فلزی خمیده استفاده می‌کنند که با افزایش فشار تمایل به صاف شدن دارد و این حرکت برای فعال‌سازی سوئیچ استفاده می‌شود.

کاربردهای پرشر سوئیچ‌ها در صنایع مختلف

پرشر سوئیچ‌ها در طیف گسترده‌ای از صنایع و کاربردها استفاده می‌شوند:

1. صنعت نفت، گاز و پتروشیمی

• کنترل فشار در خطوط لوله

• محافظت از پمپ‌ها و کمپرسورها در برابر فشار بیش از حد

• مانیتورینگ فشار در مخازن ذخیره‌سازی

• سیستم‌های ایمنی خاموش کننده اضطراری

2. صنعت آب و فاضلاب

• محافظت از پمپ‌ها در برابر کارکرد خشک

• کنترل سطح در مخازن تحت فشار

• مانیتورینگ فشار در شبکه‌های توزیع آب

3. سیستم‌های تهویه مطبوع و سرمایش

• کنترل فشار مبرد در سیستم‌های سرمایشی Hisense

• حفاظت از کمپرسورها در برابر فشار بالا یا پایین

• کنترل جریان هوا در کانال‌ها

4. صنعت هیدرولیک و پنوماتیک

• حفاظت از مدارهای هیدرولیک در برابر فشار بیش از حد

• کنترل فشار هوای فشرده در سیستم‌های پنوماتیک

• تشخیص نشتی در خطوط انتقال

5. خودروسازی

• سیستم‌های ترمز

• سیستم‌های تعلیق بادی

• مدارهای روغن موتور و سیستم‌های سوخت‌رسانی

6. تجهیزات پزشکی

• ونتیلاتورها و دستگاه‌های تنفسی

• پمپ‌های سرم و دارو

• دستگاه‌های دیالیز

7. صنعت غذا و نوشیدنی

• کنترل فشار در فرآیندهای پاستوریزاسیون

• مانیتورینگ فشار در تجهیزات فیلتراسیون

• سیستم‌های شستشو و ضدعفونی (CIP)

مزایا و محدودیت‌های پرشر سوئیچ‌ها

مزایا

1. ساده و قابل اعتماد: طراحی نسبتاً ساده و بدون نیاز به منبع تغذیه در مدل‌های مکانیکی

2. هزینه مقرون به صرفه: نسبت به ترانسمیترهای فشار، معمولاً ارزان‌تر هستند

3. پاسخ سریع: واکنش سریع به تغییرات فشار

4. نصب آسان: نیاز به حداقل تجهیزات جانبی برای راه‌اندازی

5. مناسب برای شرایط سخت: مدل‌های مقاوم برای محیط‌های خشن موجود است

محدودیت‌ها

1. دقت محدود: دقت کمتر نسبت به ترانسمیترهای فشار دقیق

2. عدم اندازه‌گیری پیوسته: فقط در نقاط مشخص فعال می‌شوند (در مدل‌های دیجیتال)

3. حساسیت به ضربه و ارتعاش: برخی مدل‌ها ممکن است عملکرد نادرست در محیط‌های پرارتعاش داشته باشند

4. نیاز به کالیبراسیون دوره‌ای: برای حفظ دقت و عملکرد صحیح

نصب و نگهداری پرشر سوئیچ‌ها

نکات مهم در نصب

1. موقعیت مناسب: نصب در محلی که نماینده فشار واقعی سیستم باشد و از نقاط با جریان آشفته یا فشار استاتیک دور باشد.

2. محافظت از شوک فشار: استفاده از دمپرها یا میراکننده‌ها برای محافظت از سوئیچ در برابر ضربات فشار ناگهانی.

3. سیم‌کشی صحیح: رعایت استانداردهای الکتریکی و ایمنی در اتصالات.

4. درزبندی مناسب: استفاده از اتصالات و واشرهای مناسب برای جلوگیری از نشتی.

5. دسترسی راحت: نصب در محلی که دسترسی برای تنظیم و نگهداری آسان باشد.

نگهداری و عیب‌یابی

1. بازرسی دوره‌ای: بررسی منظم علائم آسیب فیزیکی، خوردگی یا نشتی.

2. کالیبراسیون: کالیبراسیون منظم برای اطمینان از دقت عملکرد.

3. آزمایش عملکرد: تست دوره‌ای عملکرد سوئیچ برای اطمینان از فعال شدن در فشار تنظیم شده.

4. تمیزکاری: تمیز کردن پورت‌های فشار و اتصالات برای جلوگیری از انسداد.

5. عیب‌یابی رایج: بررسی مشکلات متداول مانند عدم سوئیچینگ، سوئیچینگ در فشار نادرست، یا نشتی.

روند‌های نوین در فناوری پرشر سوئیچ‌ها

صنعت پرشر سوئیچ‌ها با پیشرفت‌های تکنولوژیکی در حال تغییر است:

1. هوشمندسازی و اینترنت اشیا (IoT)

پرشر سوئیچ‌های مدرن با قابلیت اتصال به شبکه می‌توانند داده‌ها را به صورت آنلاین ارسال کنند، امکان مانیتورینگ از راه دور را فراهم می‌سازند و با سیستم‌های مدیریت دارایی ادغام می‌شوند.

2. تشخیص پیش‌بینانه

برخی از پرشر سوئیچ‌های پیشرفته قادر به تشخیص الگوهای غیرعادی و هشدار قبل از بروز خرابی هستند.

3. یکپارچه‌سازی چند سنسوره

ترکیب حسگر فشار با حسگرهای دما، جریان یا سایر پارامترها در یک دستگاه واحد.

4. بهبود در مصرف انرژی

طراحی‌های کم مصرف برای کاربردهای باتری‌دار و مناطق دورافتاده.

5. مواد جدید

استفاده از آلیاژهای پیشرفته، سرامیک‌ها و مواد نانوکامپوزیت برای بهبود عملکرد و دوام.

ملاحظات ایمنی در استفاده از پرشر سوئیچ‌ها

ایمنی یک جنبه حیاتی در کار با سیستم‌های تحت فشار است:

1. انتخاب سوئیچ با رتبه فشار مناسب: هرگز از پرشر سوئیچی با رتبه فشار پایین‌تر از حداکثر فشار سیستم استفاده نکنید.

2. توجه به درجه ایمنی ذاتی: در محیط‌های خطرناک، از سوئیچ‌های دارای گواهینامه مناسب استفاده کنید.

3. یکپارچگی با سیستم‌های ایمنی: اطمینان از اینکه پرشر سوئیچ‌ها به درستی با سیستم‌های خاموش کننده اضطراری ادغام شده‌اند.

4. افزونگی: در کاربردهای حیاتی، استفاده از سوئیچ‌های دوگانه یا چندگانه برای اطمینان بیشتر.

5. بازرسی منظم: بررسی دوره‌ای و آزمایش عملکرد برای اطمینان از قابلیت اعتماد.

سخن پایانی

پرشر سوئیچ‌ها اجزای حیاتی در کنترل و نظارت بر سیستم‌های تحت فشار هستند. انتخاب، نصب و نگهداری صحیح آن‌ها می‌تواند تأثیر قابل توجهی بر ایمنی، کارایی و قابلیت اطمینان فرآیندهای صنعتی داشته باشد. با پیشرفت فناوری، پرشر سوئیچ‌ها هوشمندتر و یکپارچه‌تر می‌شوند، اما اصول اساسی عملکرد آن‌ها همچنان پایدار مانده است. در انتخاب یک پرشر سوئیچ مناسب، درک دقیق از الزامات کاربرد، محیط عملیاتی و عملکرد مورد نیاز ضروری است. توجه به جزئیات فنی، استانداردهای صنعتی و اصول ایمنی می‌تواند تضمین کند که پرشر سوئیچ انتخاب شده، نه تنها به درستی کار می‌کند بلکه در طول عمر خدمت قابل اعتماد باقی می‌ماند.

در نهایت، همراه با تحول صنعت به سمت اتوماسیون بیشتر و فناوری‌های هوشمند، پرشر سوئیچ‌ها نیز به تکامل خود ادامه می‌دهند تا نیازهای در حال تغییر بازار را برآورده سازند، اما نقش اساسی آن‌ها در حفاظت از تجهیزات، فرآیندها و افراد همچنان ثابت می‌ماند.
