فلومترها: ابزارهای حیاتی اندازه‌گیری جریان سیالات

به گزارش «خبرنامه دانشجویان ایران»؛ در دنیای صنعت، فرآیندهای تولید، انتقال مواد، توزیع انرژی و حتی در بسیاری از جنبه‌های زندگی روزمره، اندازه‌گیری دقیق پارامترهای مختلف از اهمیت حیاتی برخوردار است. یکی از مهم‌ترین این پارامترها، "جریان سیال" است. جریان سیال به معنی حرکت یک حجم یا جرم مشخصی از مایع یا گاز در واحد زمان از طریق یک مجرا (مانند لوله) یا در فضای آزاد است. اندازه‌گیری این کمیت که با عنوان "دبی" (Flow Rate) شناخته می‌شود، اطلاعات بسیار ارزشمندی را برای کنترل فرآیند، مانیتورینگ عملکرد سیستم‌ها، محاسبات مالی و تجاری، تضمین ایمنی، و حفظ کیفیت محصولات ارائه می‌دهد. دستگاهی که این وظیفه مهم را بر عهده دارد، "فلومتر" نامیده می‌شود.

فلومتر (یا دبی‌سنج) ابزاری است که برای اندازه‌گیری نرخ جریان حجمی (حجم در واحد زمان، مانند لیتر بر دقیقه یا متر مکعب بر ساعت) یا نرخ جریان جرمی (جرم در واحد زمان، مانند کیلوگرم بر ساعت یا پوند بر دقیقه) یک سیال (مایع، گاز یا بخار) مورد استفاده قرار می‌گیرد. تنوع سیالات (از آب و نفت گرفته تا گاز طبیعی و مواد شیمیایی خورنده) و شرایط فرآیندی گوناگون (فشار، دما، ویسکوزیته، وجود ذرات جامد) منجر به توسعه طیف بسیار وسیعی از فلومترها با اصول عملکرد متفاوت شده است.

انواع اصلی فلومترها

با توجه به تنوع سیالات و شرایط فرآیندی، انواع بسیار گوناگونی از فلومترها توسعه یافته‌اند. در ادامه به معرفی و شرح مختصر پرکاربردترین آن‌ها می‌پردازیم:

1. فلومترهای فشار تفاضلی (Differential Pressure Flowmeters):

این دسته بر اساس اصل برنولی عمل می‌کنند که بیان می‌کند در یک سیال در حال حرکت، با افزایش سرعت، فشار کاهش می‌یابد. این فلومترها با ایجاد یک مانع یا گلوگاه در مسیر جریان، سرعت سیال را افزایش داده و اختلاف فشاری را در دو طرف مانع ایجاد می‌کنند. سپس این اختلاف فشار توسط یک سنسور فشار تفاضلی اندازه‌گیری شده و با استفاده از روابط ریاضی (که شامل چگالی سیال نیز می‌شود)، دبی سیال محاسبه می‌گردد.

• انواع رایج: اریفیس پلیت (Orifice Plate)، ونتوری متر (Venturi Meter)، نازل جریان (Flow Nozzle)، و Pitot Tube.

• مزایا: ساده، ارزان (به خصوص اریفیس پلیت)، قابل اعتماد، مناسب برای گازها و بخار، عدم وجود قطعه متحرک (به جز در سنسور فشار تفاضلی).

• معایب: دقت وابسته به چگالی و ویسکوزیته سیال، افت فشار قابل توجه (به خصوص اریفیس پلیت)، نیاز به لوله‌کشی مستقیم قبل و بعد از نصب، دقت محدود در دبی‌های پایین.

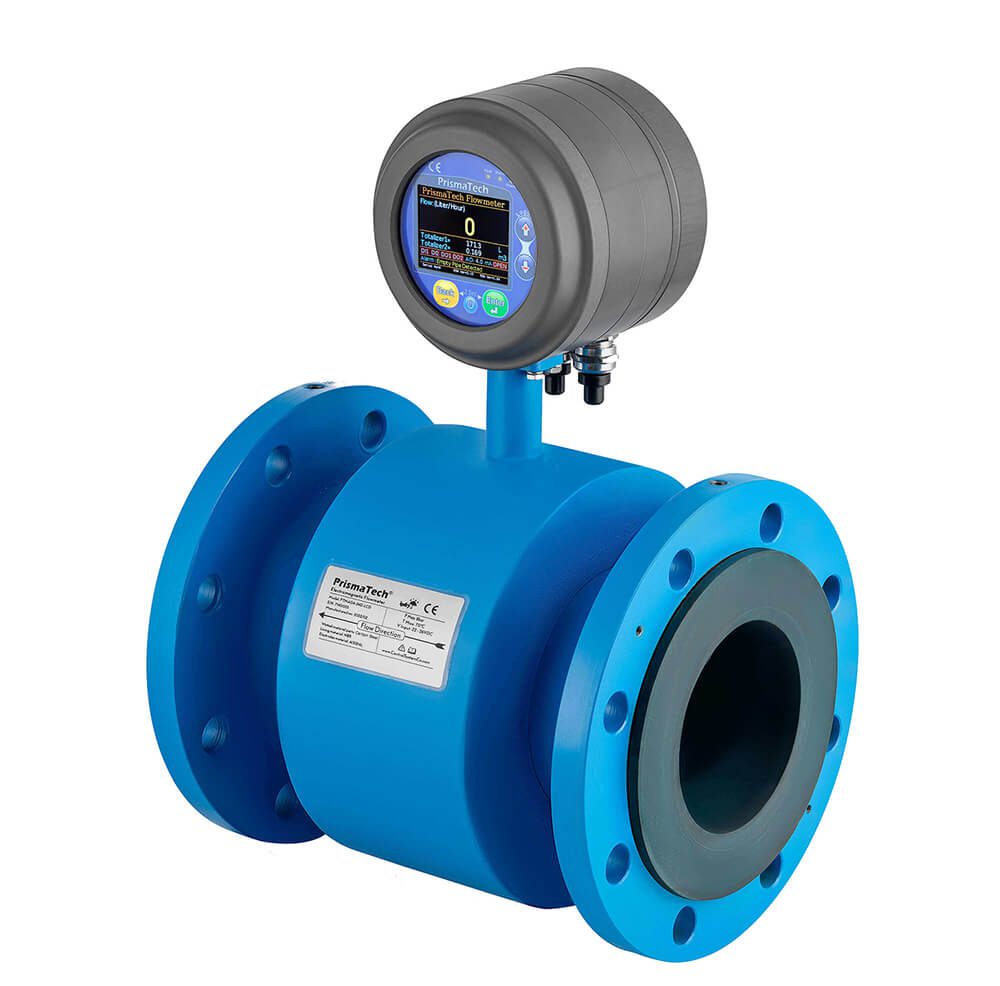

فلومترهای مغناطیسی (Magnetic Flowmeters - Magmeters):

این فلومترها بر اساس قانون القای الکترومغناطیسی فارادی عمل می‌کنند که بیان می‌کند عبور یک هادی (در اینجا سیال رسانا) از درون یک میدان مغناطیسی باعث تولید ولتاژ در آن هادی می‌شود. در فلومتر مغناطیسی، بویین‌هایی در اطراف لوله نصب شده‌اند که یک میدان مغناطیسی در داخل لوله ایجاد می‌کنند. هنگامی که یک سیال رسانا از داخل این میدان عبور می‌کند، ولتاژی در دو الکترود نصب شده در دیواره لوله القا می‌شود. این ولتاژ مستقیماً با سرعت سیال متناسب است و با دانستن قطر لوله می‌توان دبی حجمی را محاسبه کرد. از فلومتر مغناطیسی در بعضی خودروها در تعمیر ریموت دزدگیر خودرو استفاده می وشد.

• مزایا: عدم وجود قطعه متحرک، عدم ایجاد افت فشار (لوله باز است)، مناسب برای سیالات کثیف و حاوی ذرات جامد، دقت بالا، مناسب برای سیالات خورنده (در صورت انتخاب مناسب جنس لاینر)، اندازه‌گیری مستقل از چگالی و ویسکوزیته.

• معایب: فقط برای سیالات رسانای الکتریکی قابل استفاده است (مانند آب، فاضلاب، مایعات یونی)، قیمت نسبتاً بالا.

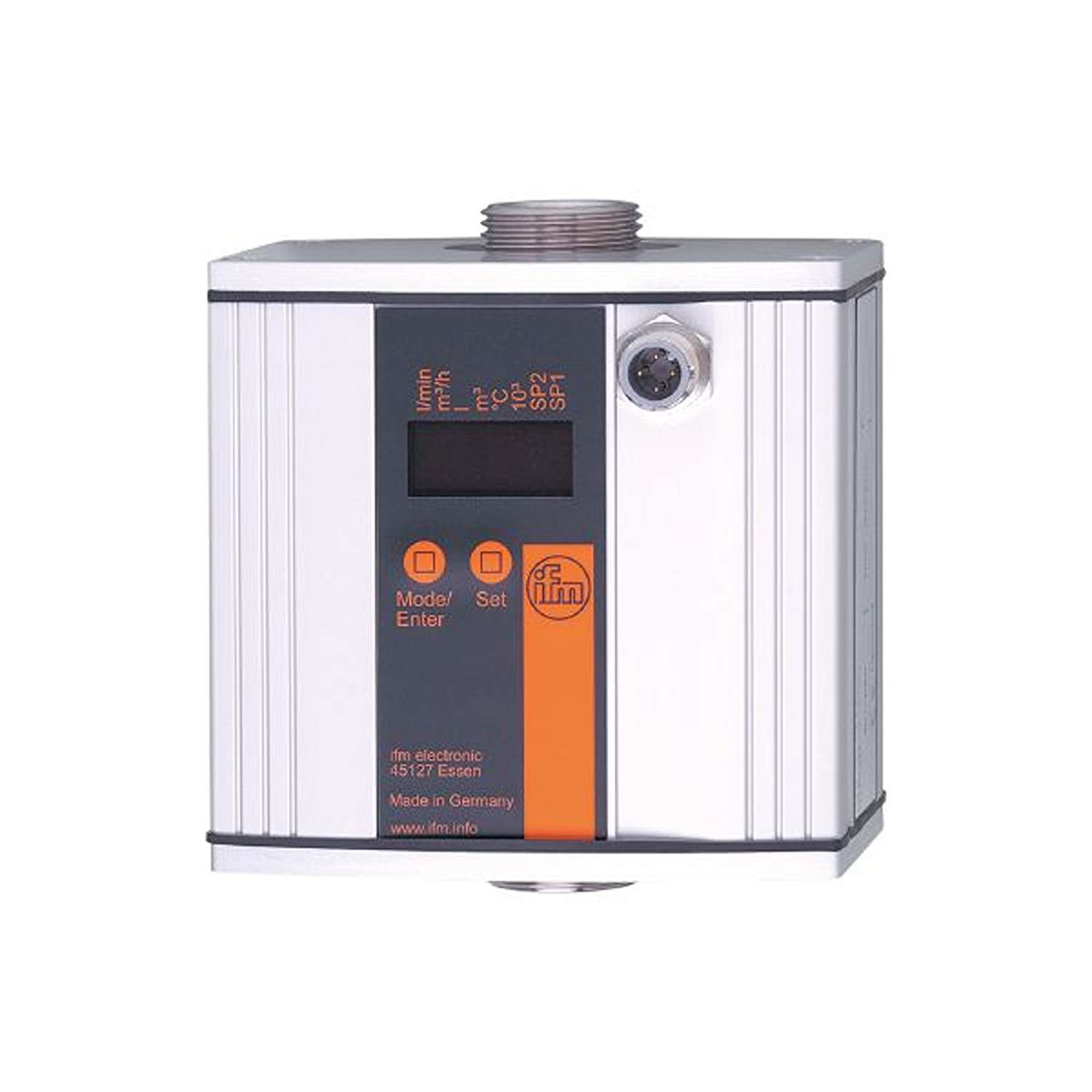

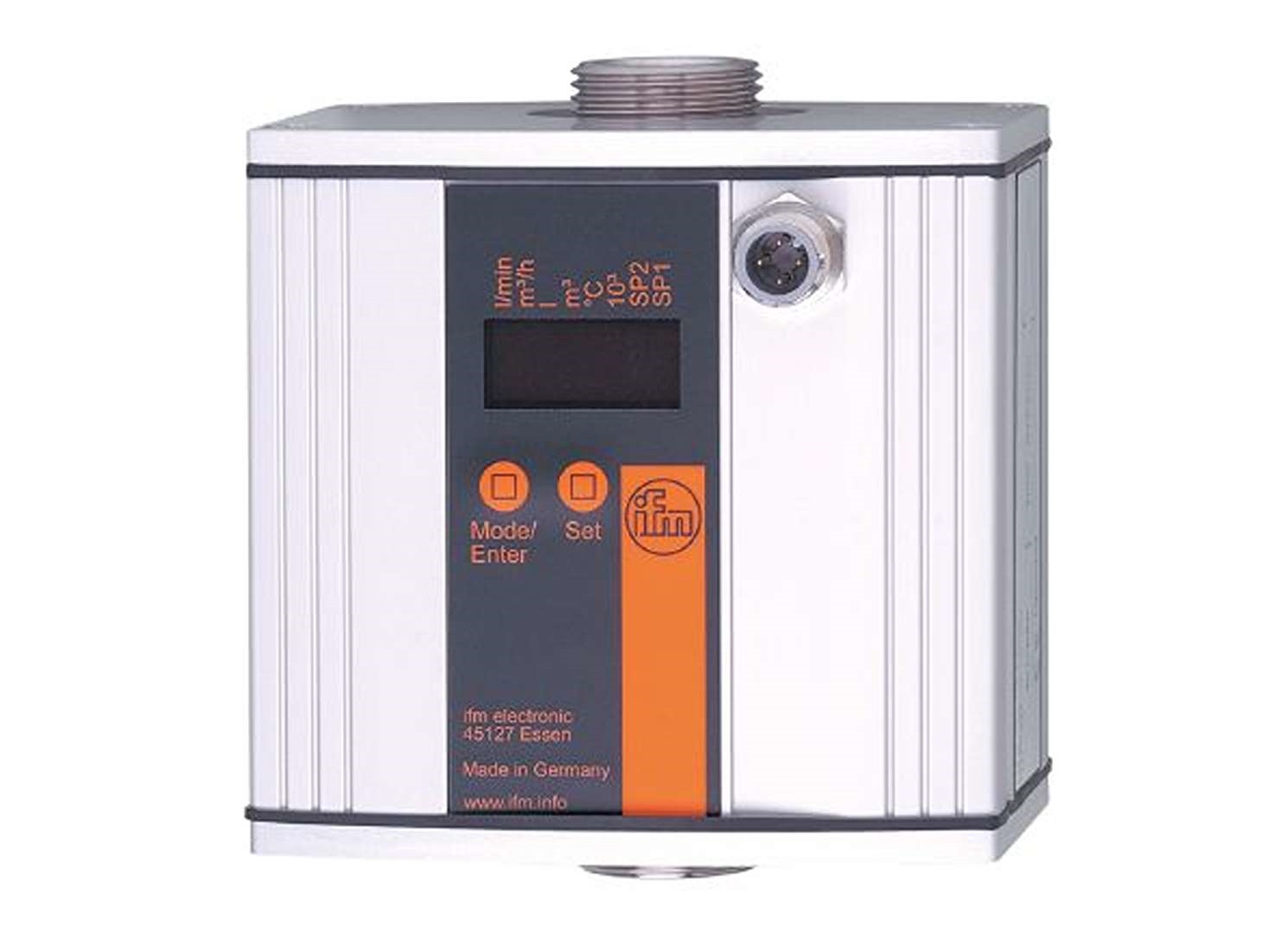

فلومترهای التراسونیک (Ultrasonic Flowmeters):

این فلومترها از امواج صوتی با فرکانس بالا (فراصوت) برای اندازه‌گیری سرعت سیال استفاده می‌کنند. دو نوع اصلی دارند:

• نوع داپلر (Doppler): امواج فراصوت به سیال فرستاده می‌شوند و از ذرات معلق یا حباب‌های موجود در سیال منعکس می‌گردند. تغییر فرکانس امواج بازگشتی (اثر داپلر) با سرعت سیال متناسب است. مناسب برای سیالات کثیف.

• نوع زمان انتقال (Transit-Time): پالس‌های فراصوت در جهت موافق و مخالف جریان فرستاده می‌شوند. زمان لازم برای رسیدن پالس‌ها در جهت موافق و مخالف جریان متفاوت است. اختلاف این زمان‌ها با سرعت سیال متناسب است. مناسب برای سیالات تمیز.

• انواع نصب: می‌تواند به صورت داخلی (In-line) یا کلمپ‌آن (Clamp-on - نصب سنسورها روی سطح خارجی لوله) باشد. نوع کلمپ‌آن امکان نصب آسان و بدون نیاز به برش لوله را فراهم می‌کند.

• مزایا: عدم وجود قطعه متحرک، عدم ایجاد افت فشار (به خصوص نوع کلمپ‌آن)، مناسب برای طیف وسیعی از سیالات (بسته به نوع التراسونیک)، قابلیت نصب خارجی (در نوع کلمپ‌آن).

• معایب: دقت وابسته به پروفیل سرعت سیال و وجود ذرات معلق (در نوع داپلر)، نیاز به لوله‌کشی مستقیم، حساسیت به جنس و ضخامت لوله (در نوع کلمپ‌آن).

4. فلومترهای کوریولیس (Coriolis Flowmeters):

این فلومترها بر اساس اثر کوریولیس عمل می‌کنند. سیال از درون یک یا چند لوله مرتعش عبور می‌کند. هنگامی که سیال در حال حرکت وارد لوله مرتعش می‌شود، تحت تاثیر نیروی کوریولیس قرار گرفته و باعث پیچش یا انحراف لوله می‌شود. میزان این پیچش یا انحراف با دبی جرمی سیال متناسب است. همچنین با اندازه‌گیری فرکانس ارتعاش لوله می‌توان چگالی سیال را نیز اندازه‌گیری کرد.

• مزایا: اندازه‌گیری مستقیم دبی جرمی (مستقل از چگالی و ویسکوزیته)، دقت بسیار بالا، قابلیت اندازه‌گیری چگالی و دما، مناسب برای انواع سیالات (مایعات، گازها، دوغاب‌ها)، عدم وجود قطعه متحرک.

• معایب: قیمت بسیار بالا، حساسیت به لرزش خارجی، اندازه بزرگ و وزن زیاد (در سایزهای بالا)، نیاز به لوله‌کشی مستقیم، ایجاد افت فشار کم (در مقایسه با اریفیس)، نصب پیچیده.

کاربردهای فلومترها در صنایع مختلف:

همانطور که اشاره شد، فلومترها در طیف بسیار گسترده‌ای از صنایع و کاربردها استفاده می‌شوند:

• آب و فاضلاب: اندازه‌گیری دبی آب خام ورودی به تصفیه‌خانه، دبی آب تصفیه شده برای توزیع، دبی فاضلاب ورودی و خروجی از تصفیه‌خانه (معمولاً از فلومترهای مغناطیسی، التراسونیک یا کانال باز استفاده می‌شود). کنتورهای آب خانگی نیز نوعی فلومتر مکانیکی جابجایی مثبت یا توربینی هستند.

• نفت و گاز: اندازه‌گیری دبی نفت خام، گاز طبیعی، فرآورده‌های نفتی در خطوط لوله، پالایشگاه‌ها و جایگاه‌های سوخت (از فلومترهای کوریولیس، توربینی، فشار تفاضلی یا Positive Displacement استفاده می‌شود).

• صنایع شیمیایی: اندازه‌گیری دقیق دبی مواد شیمیایی خورنده، سمی یا قابل اشتعال در فرآیندهای تولید (از فلومترهای مغناطیسی، کوریولیس، التراسونیک یا انواع خاص فشار تفاضلی استفاده می‌شود).

• صنایع غذایی و آشامیدنی: اندازه‌گیری دبی مایعات و دوغاب‌های بهداشتی (مانند شیر، آب میوه، روغن‌های خوراکی) در فرآیندهای تولید و بسته‌بندی (از فلومترهای مغناطیسی، کوریولیس یا التراسونیک بهداشتی استفاده می‌شود).

• HVAC (گرمایش، تهویه و تهویه مطبوع): اندازه‌گیری دبی آب در سیستم‌های چیلر میدیا، اندازه‌گیری دبی هوا در کانال‌های تهویه.

• صنایع داروسازی: اندازه‌گیری دقیق دبی سیالات در فرآیندهای تولید دارو، اندازه‌گیری دبی گازهای تمیز (از فلومترهای کوریولیس، حرارتی یا انواع خاص التراسونیک و مغناطیسی استفاده می‌شود).

• نیروگاه‌ها: اندازه‌گیری دبی آب ورودی به بویلر، بخار، سوخت و مایعات خنک‌کننده (از فلومترهای فشار تفاضلی، مغناطیسی، ورتکس یا کوریولیس استفاده می‌شود).

• کشاورزی: اندازه‌گیری دبی آب برای آبیاری مزارع.

• خودروسازی: اندازه‌گیری دبی سوخت و هوا در موتورها (از فلومترهای حرارتی یا انواع خاص استفاده می‌شود).

نکات نصب و کالیبراسیون

نصب صحیح فلومتر برای دستیابی به دقت مطلوب بسیار مهم است. اغلب فلومترها (به جز برخی انواع مانند Positive Displacement یا التراسونیک کلمپ‌آن) نیاز به یک طول مشخص لوله‌کشی مستقیم (Straight Pipe Run) قبل و بعد از محل نصب دارند تا پروفیل سرعت سیال در داخل لوله یکنواخت و بدون تلاطم‌های ناشی از اتصالات یا شیرآلات باشد. جهت نصب (عمودی یا افقی) نیز برای برخی فلومترها اهمیت دارد.

کالیبراسیون (Calibration) به معنی مقایسه خروجی فلومتر با یک مرجع اندازه‌گیری استاندارد و تنظیم آن در صورت لزوم است. کالیبراسیون منظم برای اطمینان از صحت اندازه‌گیری فلومتر در طول زمان، به خصوص در کاربردهای حساس مانند اندازه‌گیری تجاری، ضروری است.

سخن پایانی

فلومترها ابزارهای اندازه‌گیری حیاتی هستند که در قلب فرآیندهای صنعتی، تاسیسات شهری و بسیاری از سیستم‌های انتقال سیال قرار دارند. با تبدیل حرکت سیال به یک سیگنال قابل اندازه‌گیری، فلومترها اطلاعات دقیقی در مورد نرخ جریان ارائه می‌دهند که برای کنترل، مانیتورینگ، محاسبات و تضمین ایمنی و کیفیت ضروری است.

تنوع بی‌نظیر فلومترها با اصول عملکرد گوناگون (مانند فشار تفاضلی، مغناطیسی، التراسونیک، کوریولیس، حرارتی، توربینی، ورتکس و جابجایی مثبت) این امکان را فراهم می‌کند تا برای هر نوع سیال، هر شرایط فرآیندی و هر الزامی از نظر دقت، افت فشار، و هزینه، فلومتر مناسبی انتخاب شود. انتخاب صحیح فلومتر نیازمند درک دقیق ویژگی‌های سیال و الزامات فرآیند است، و نصب صحیح و کالیبراسیون منظم برای اطمینان از صحت و قابلیت اطمینان اندازه‌گیری در طول عمر فلومتر ضروری است. با توجه به نقش محوری اندازه‌گیری جریان در دنیای مدرن، فلومترها همچنان به عنوان ابزارهای کلیدی در صنایع مختلف و زمینه‌های مرتبط با مدیریت و انتقال سیالات، اهمیت فزاینده‌ای خواهند داشت.
