به گزارش «خبرنامه دانشجویان ایران»؛ هنگامی که از استحکام یک سازه فولادی صحبت میشود، توجه عموماً به مقاطع اصلی مانند تیرآهن و ستونها معطوف میشود. اما در واقعیت مهندسی، مقاومت نهایی سازه به اندازه ضعیفترین حلقهی اتصالات آن است. اتصالات نقش حیاتی در انتقال نیروها بین اعضای سازه و به پی، بهویژه در برابر نیروهای برشی، کششی و لرزهای دارند. شکست یک تیر ممکن است یک عارضه موضعی ایجاد کند، اما شکست در یک اتصال حیاتی میتواند منجر به فروریختن پیشرونده و فاجعهآمیز کل سازه شود. در طراحیهای مدرن لرزهای، هدف مهندسان ایجاد اتصالات "نرم" است که انرژی زلزله را جذب و مستهلک کنند، نه اینکه به صورت "شکننده" گسیخته شوند. این نیاز به دقت فوقالعاده در انتخاب مواد و فرآوری این اجزای کوچک دارد.

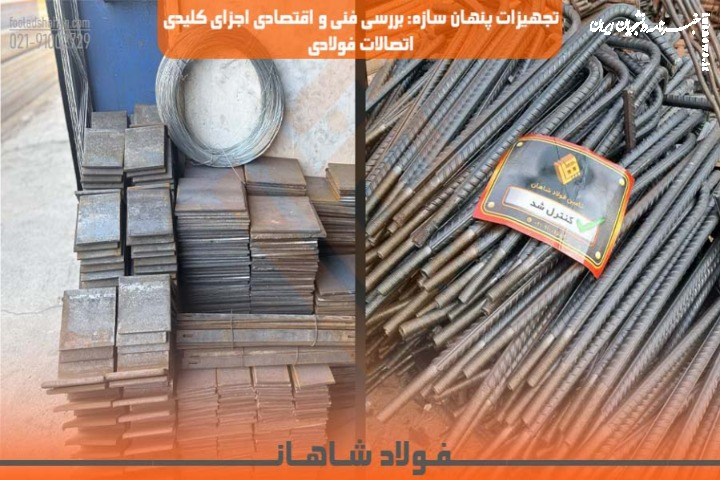

سه عضو کلیدی که این پایداری را تضمین میکنند، عبارتاند از: صفحه ستون (Base Plate)، بولت و مهره (Bolts & Nuts) و لچکی (Gusset Plate). این اجزای کوچک، اما حیاتی، تعیینکننده طول عمر، ایمنی و کارایی یک سازه در بلندمدت هستند. این مقاله جامع، به بررسی فنی، استانداردهای تأمین و ملاحظات اقتصادی این سه قهرمان پنهان در پروژههای ساختمانی و صنعتی میپردازد.
۱. صفحه ستون: قلب تپندهی اتصال به زمین و توزیع نیرو
صفحه ستون، واسطهای فولادی است که نقش حیاتی در انتقال بار از ستونهای سازه به فونداسیون بتنی ایفا میکند. این صفحه نیروی متمرکز ستون را دریافت کرده و آن را در یک سطح وسیعتر بر روی بتن پخش میکند تا تنشهای مجاز بتن فراتر نرود. این نقطه، اولین و حیاتیترین اتصال بین سازه فولادی و زمین است.
۱.۱. اهمیت محاسباتی و ابعادی: پین در مقابل گیردار
اندازه و ضخامت صفحه ستون باید بر اساس حداکثر بار محوری، لنگر خمشی و نیروهای برشی وارده محاسبه شود. انتخاب اشتباه در ضخامت یا ابعاد میتواند منجر به تمرکز تنش شود.
- ضخامت: صفحات معمولاً از ضخامتهای 8 میلیمتر تا بیش از 40 میلیمتر، بسته به سایز ستون و بار وارده، استفاده میشوند.
- جنس فولاد: غالباً از ورقهای ST37 یا ST52 استفاده میشود که ST52 به دلیل مقاومت تسلیم بالاتر، برای بارهای سنگین یا سازههای مرتفع ترجیح داده میشود.
- کیفیت برش: دقت برشکاری CNC و سوراخکاریهای دقیق برای قرارگیری بولتها، بسیار مهم است تا مونتاژ بدون اعمال تنشهای اضافی انجام شود.
اتصالات مفصلی: در این حالت، هدف انتقال نیروی عمودی و برش است و لنگر (M) ناچیز فرض میشود. صفحه ستون معمولاً نازکتر است. اتصالات گیردار: این اتصال لنگر خمشی قابل توجهی را از ستون به فونداسیون منتقل میکند. ضخامت صفحه به طور چشمگیری افزایش یافته و بولتهای کششی بیشتری برای مهار لنگر مورد نیاز است.
۱.۲. جزئیات اجرایی: گروتریزی و تراز کردن
پس از نصب صفحه ستون، فضای خالی بین صفحه و سطح بتن فونداسیون باید با مادهای خاص به نام گروت (Grout) یا دوغاب پر شود. این فرآیند دو هدف اصلی دارد:
- انتقال یکنواخت بار: تضمین میکند که بار به صورت کامل و یکنواخت به بتن زیرین منتقل شود.
- محافظت از زیرین: جلوگیری از نفوذ رطوبت به زیر صفحه و کاهش خطر خوردگی اولیه.
همچنین، استفاده از صفحات زیرین تراز یا مهرههای ترازکننده قبل از بتنریزی فونداسیون، برای اطمینان از قرارگیری دقیق صفحه ستون در ارتفاع و تراز طراحی شده، ضروری است.
۱.۳. جنبه اقتصادی و تأمین: صفحه ستون سفارشی
صفحه ستون به عنوان یک قطعه سفارشی محسوب میشود. قیمت صفحه ستون به طور مستقیم به وزن ورق فولادی (بر اساس واحد کیلوگرم) و دستمزد ساخت و سوراخکاری بستگی دارد. افزایش ضخامت، اگرچه وزن را بالا میبرد، اما نیاز به استفاده از فولاد گرید ST52 را کاهش داده و تعادلی در هزینهها ایجاد میکند. بسیاری از پیمانکاران در مراحل اولیه، وزن این صفحات را در برآورد کلی فولاد نادیده میگیرند و همین امر میتواند در زمان خرید تیرآهن و سایر مقاطع سنگین، باعث بروز کسری بودجه در تأمین این قطعات ضروری شود. یک مرجع معتبر باید بتواند خدمات برش و سوراخکاری دقیق را همراه با تأمین ورق پایه ارائه دهد.
۲. بولت و مهره: شاهکلید اتصالات پیچی و مقاومت تسلیم
در سازههای فولادی مدرن، اتصالات جوشی در بسیاری از نقاط جای خود را به اتصالات پیچی دادهاند. بولتها و مهرهها، نیروی اصلی را در اتصالات تیر به ستون، ستون به فونداسیون و مهاربندها به لچکیها منتقل میکنند. این قطعات کوچک، تنها نقاطی هستند که از گسیختگی سازه در هنگام تنشهای شدید جلوگیری میکنند.
۲.۱. انواع و کلاس مقاومت: تمایز بین ۸.۸ و ۱۰.۹
مهمترین معیار در انتخاب بولت، کلاس مقاومت آن است که معمولاً به صورت دو عدد با نقطه (مانند ۸.۸ یا ۱۰.۹) بیان میشود. این اعداد مقاومت کششی و تنش تسلیم بولت را نشان میدهند:
- عدد اول (مانند ۸): نشاندهنده یکدهم مقاومت کششی نهایی بر حسب نیوتن بر میلیمتر مربع (۸۰ کیلوگرم بر میلیمتر مربع).
- عدد دوم (مانند ۸ در ۸.۸): نشاندهنده نسبت تنش به تنش نهایی. (۸۰٪ در این مثال).
- بولتهای با مقاومت معمولی (مانند ۴.۶): برای اتصالات سبک و سازههایی با حساسیت کمتر.
- بولتهای با مقاومت بالا (High-Strength Bolts - ۸.۸ و ۱۰.۹): برای اتصالات اصلی سازه، به ویژه در مناطق زلزلهخیز، حیاتی هستند و نیروی اصطکاک لازم برای انتقال تنشها را فراهم میکنند.
- بولتهای انکر (لنگری): برای اتصال صفحه ستون به فونداسیون استفاده میشوند و باید توانایی تحمل نیروهای کششی ناشی از لنگر را داشته باشند.
۲.۲. استانداردهای حیاتی و ریسکهای پنهان: گواهی MTC
خرید بولتهای با کیفیت پایین، خطرناکترین صرفهجویی در یک پروژه است. یک بولت نامرغوب ممکن است در تنشهای عملیاتی یا لرزهای دچار گسیختگی شکننده شود. استانداردهایی مانند ASTM A325 یا A490 در آمریکا و استاندارد DIN یا ISO در اروپا، الزامات فنی و ابعادی دقیق را برای تولید بولتهای پرمقاومت تعیین میکنند.
پروتکلهای سفت کردن: بولتهای پرمقاومت باید با پروتکلهای مشخصی سفت شوند. روشهایی مانند کنترل گشتاور و روش نیمگردش مهره تضمین میکنند که نیروی پیشتنیدگی لازم برای انتقال نیرو از طریق اصطکاک ایجاد شود. نادیده گرفتن این فرآیند، عملاً کارایی بولتهای پرمقاومت را به شدت کاهش میدهد.
قیمت بولت و مهره به شدت تحت تأثیر کلاس مقاومت و پوشش (مانند گالوانیزه گرم) قرار دارد. مهندسان خرید باید همواره تأکید کنند که تأمینکننده، گواهی تست بولتها را ارائه دهد تا از اصالت کلاس مقاومتی اطمینان حاصل شود. انتخاب بولتهای گالوانیزه گرم، به ویژه در مناطق مرطوب، اگرچه قیمت بولت و مهره را افزایش میدهد، اما طول عمر اتصال را چندین برابر میکند.
۳. لچکی: اتصالدهنده مهاربندی و تحلیل کمانش
لچکی، یک ورق فولادی مثلثی، ذوزنقهای یا مستطیلی است که برای اتصال اعضای مهاربند به تیر و ستون استفاده میشود. نقش لچکی انتقال ایمن نیروهای برشی و محوری مهاربندها به ستون و تیرها است تا کل سیستم قاب در برابر بارهای جانبی مقاومت کند. لچکی نه تنها یک متریال، بلکه یک عنصر مهندسی حیاتی است.
۳.۱. هندسه و محاسبات لچکی: بخش ویتمور
طراحی لچکی یکی از پیچیدهترین بخشهای سازهای است، زیرا هندسه آن باید بهگونهای باشد که تمرکز تنش در گوشهها به حداقل برسد و ورق بتواند بدون کمانش، نیروهای کششی و فشاری مهاربند را تحمل کند. ضخامت لچکی مستقیماً با ضخامت مهاربند مرتبط است.
- آنالیز کمانش: مهمترین بررسی در طراحی لچکی، کنترل کمانش ورق در اثر نیروهای فشاری است. ورق لچکی باید به اندازهای ضخیم باشد که در هنگام زلزله دچار کمانش موضعی نشود.
- بخش ویتمور: مهندسان برای تحلیل تنش کششی در لچکی، از یک مقطع فرضی به نام "بخش ویتمور" استفاده میکنند که نشاندهنده مسیر پخش نیرو در ورق است.
- جنس فولاد: مانند صفحه ستون، لچکی نیز عموماً از ورق ST37 یا ST52 بریده میشود.
- روش اتصال: در سولههای بزرگ، لچکی اغلب با جوشکاری به تیر و ستون متصل شده و مهاربندها از طریق پیچ به آن وصل میشوند.
۳.۲. تأمین و ملاحظات اقتصادی لچکی: کاهش پرتی
لچکیها از برش ورقهای فولادی در ابعاد مختلف تولید میشوند. خرید لچکی آهن بستگی به قیمت روز ورق پایه و پیچیدگی برش (برش پلاسما یا CNC) دارد. خرید ورق با تلرانس ابعادی صحیح و کمترین میزان پرتی در فرآیند برش، کلید اقتصادی کردن تأمین لچکی است. در کارگاههای غیرتخصصی، برشهای نامنظم و پرت بالای ورق، در نهایت هزینه تمام شده قیمت لچکی آهن را به طور نامحسوسی بالا میبرد. توجه به کیفیت جوش یا پیچ و مهرههایی که به لچکی متصل میشوند، اهمیتی برابر با خود ورق لچکی دارد.
۴. اجزای جانبی ضروری: سختکنندهها و ورقهای برشی
علاوه بر سه جزء اصلی، دو عنصر دیگر نقش تعیینکنندهای در عملکرد اتصالات و اعضای سازهای دارند:
۴.۱. سختکنندهها: مهار کمانش در تیر و ستون
سختکنندهها ورقهای فولادی هستند که به صورت عمودی یا افقی در جان تیرها و ستونها جوش داده میشوند. هدف اصلی آنها جلوگیری از کمانش موضعی بال یا جان مقطع در نقاط تمرکز بار (مانند محل اتصال تیر به ستون یا محل اعمال بار متمرکز) است.
- اهمیت: در اتصالات جوشی گیردار، سختکنندهها باید توانایی انتقال تنش از بالهای تیر به ستون را داشته باشند.
۴.۲. ورقهای برشی: سادگی در اتصال
ورقهای برشی، ورقهای فولادی کوچکی هستند که در کارگاه به جان ستون یا تیر جوش داده میشوند تا اتصال ساده و پرپیچ به تیرهای فرعی یا شاهتیر را فراهم کنند. این ورقها عمدتاً برای تحمل نیروی برشی طراحی شدهاند و سوراخکاریهای آنها باید با دقت بالا و تلرانس کمی انجام گیرد.
۵. همافزایی و لجستیک: تامین هوشمند و مدیریت ریسک
هیچکدام از این اجزا به تنهایی کارایی ندارند. ایمنی سازه نیازمند همافزایی کامل آنهاست. ضعفی کوچک در قیمت صفحه ستون یا کیفیت قیمت بولت و مهره، میتواند نتیجه محاسبات دقیق سازهای را به خطر اندازد.
۵.۱. چالشهای تأمین اجزای کوچک و پیچیدگی لجستیک:
برخلاف تیرآهن و میلگرد که به صورت شاخههای استاندارد تولید میشوند، اجزای اتصال قطعاتی هستند که نیاز به فرآوری دارند (برش، سوراخکاری، رزوه زنی، و گاهی گالوانیزاسیون). تأمین این قطعات به دلیل تنوع زیاد در ابعاد، ضخامتها و کلاسهای مقاومتی، از بزرگترین چالشهای لجستیکی در پروژهها است. زمان تولید این قطعات فرآوریشده اغلب از زمان تأمین مقاطع اصلی طولانیتر است و تأخیر در رسیدن آنها، کل نصب اسکلت را متوقف میکند.
یک مرجع تأمین باید بتواند:
- ورقهای فولادی لازم برای صفحه ستون، لچکی و سختکنندهها را با گواهی کیفیت تأمین کند.
- خدمات دقیق برش و سوراخکاری CNC را انجام دهد تا ابعاد مطابق نقشهها باشد.
- بولتها و مهرههای پرمقاومت را با MTC و گواهینامه معتبر، همزمان با سایر قطعات ارسال کند.
۵.۲. نقش بازرسیهای غیرمخرب و تضمین کیفیت:
تأمینکنندگان حرفهای، صرفاً فروشنده نیستند؛ آنها تضمینکننده کیفیت نیز هستند. در اجزای اتصال، تستهای زیر حیاتی هستند:
- UT (آلتراسونیک): برای بررسی نفوذ جوش در محل اتصال لچکی یا سختکنندهها به ستون.
- MT (ذرات مغناطیسی): برای یافتن ترکهای سطحی در بولتها و قطعات جوشکاری شده.
- کنترل ابعادی دقیق: استفاده از لیزر و ابزارهای دقیق برای تأیید صحت سوراخکاریها و ابعاد صفحه ستون.
۵.۳. مرجعیت در تأمین و کاهش ریسک مالی:
در شرایط نوسانی بازار، تأخیر در تأمین هر یک از این اجزا، کل فرآیند نصب اسکلت را متوقف میکند و این توقف هزینه سربار سنگینی به پروژه تحمیل میکند. بنابراین، انتخاب شریکی که بتواند تمامی این قطعات را با دقت و سرعت، و با قیمتی رقابتی تأمین کند، حیاتی است. پیمانکاران حرفهای برای اطمینان از کیفیت قطعات فرآوری شده و تثبیت قیمت صفحه ستون و قیمت لچکی آهن، به دنبال تأمینکنندهای هستند که سابقه موفق و دانش فنی عمیق در این حوزه داشته باشد. تأمینکننده باید درک کند که هزینه ناشی از تأخیر، دهها برابر بالاتر از تفاوت قیمت بولت و مهره است. در این زمینه، نامهایی که همواره به عنوان مرجع قابل اعتماد در تأمین دقیق و مهندسی شدهی فولاد در ایران شناخته میشوند، مانند فولاد شاهان، بهترین پشتیبان پروژه شما هستند.
نتیجهگیری:
ایمنی یک سازه، در گرو پنهانترین جزئیات است. تمرکز صرف بر قیمت تیرآهن و سایر مقاطع بزرگ، نباید باعث نادیده گرفتن اهمیت و کیفیت لچکی، بولت و صفحه ستون شود. این اجزا، تضمینکننده مقاومت سازه در برابر شدیدترین تنشها و لرزهها هستند. تأمین آنها باید بر اساس استانداردها، گرید مقاومتی و دقت ابعادی انجام گیرد، نه صرفاً کمترین قیمت بازار. اتصالات فولادی، فرآیندی مهندسی شده هستند که نادیدهگرفتن جزئیات فنی آنها، میتواند عواقب جبرانناپذیری به بار آورد. انتخاب منابع تأمین معتبر، که بتوانند تمامی این قطعات تخصصی را با کیفیت و سرعت بالا ارائه دهند، کلید پایداری، ایمنی و موفقیت مالی هر پروژه عمرانی خواهد بود.
