مقایسه فلومترهای التراسونیک و توربینی

این مقاله به بررسی مقایسه‌ای فلومترهای التراسونیک و فلومترهای توربینی می‌پردازد. ما در این نوشتار، اصول عملکرد هر یک را به اختصار شرح داده و سپس تفاوت‌های کلیدی آن‌ها را بر اساس معیارهایی نظیر وجود قطعات متحرک، نحوه نصب، مناسبت برای انواع سیال، دقت، افت فشار، نیاز به نگهداری و هزینه، به تفصیل مورد بحث قرار خواهیم داد. هدف این مقاله، کمک به درک بهتر این دو نوع فلومتر و ارائه راهنمایی برای انتخاب مناسب‌ترین گزینه بر اساس الزامات کاربردی است.

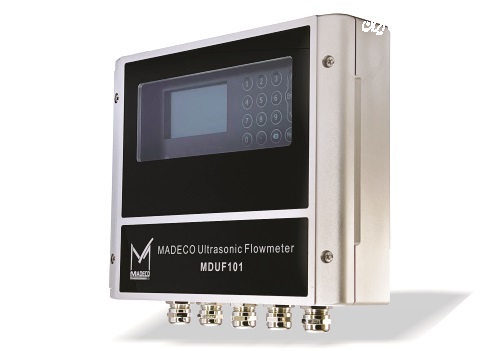

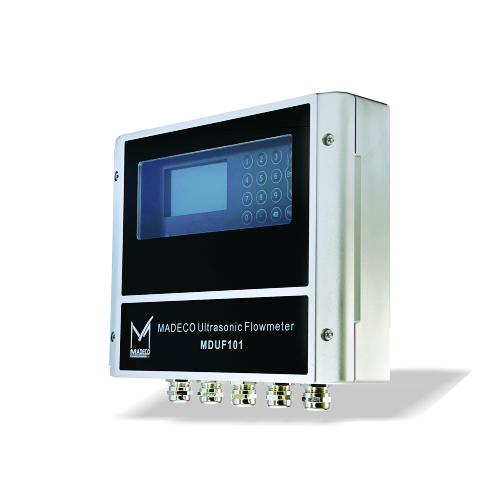

فلومتر التراسونیک (Ultrasonic Flowmeter)

فلومترهای التراسونیک از امواج صوتی با فرکانس بالا (فراصوت) برای اندازه‌گیری سرعت سیال استفاده می‌کنند. این فلومترها به طور کلی به دو دسته اصلی تقسیم می‌شوند:

1. فلومترهای التراسونیک نوع زمان انتقال (Transit-Time Ultrasonic Flowmeters): این نوع فلومتر با ارسال پالس‌های التراسونیک در جهت موافق و مخالف جریان سیال عمل می‌کند. زمان لازم برای حرکت پالس‌ها در جهت موافق جریان کمتر از زمان لازم در جهت مخالف جریان است. اختلاف این دو زمان مستقیماً با سرعت سیال متناسب است. این نوع برای سیالات تمیز و همگن مناسب است. از این فلومتر در خط تولید سولار پنل یینگلی استفاده می شود.

2. فلومترهای التراسونیک نوع داپلر (Doppler Ultrasonic Flowmeters): این نوع فلومتر پالس‌های التراسونیک را به سیال می‌فرستد و فرکانس امواج بازگشتی از ذرات معلق، حباب‌ها یا تلاطم‌های موجود در سیال را اندازه‌گیری می‌کند. تغییر فرکانس امواج بازگشتی نسبت به فرکانس امواج ارسالی (اثر داپلر) با سرعت سیال متناسب است. این نوع برای سیالات حاوی ذرات معلق یا حباب مناسب است.

فلومترهای التراسونیک می‌توانند به صورت داخلی (In-line) در خط لوله نصب شوند، یا به صورت کلمپ‌آن (Clamp-on) که سنسورها بر روی سطح خارجی لوله محکم می‌شوند و نیازی به برش لوله نیست.

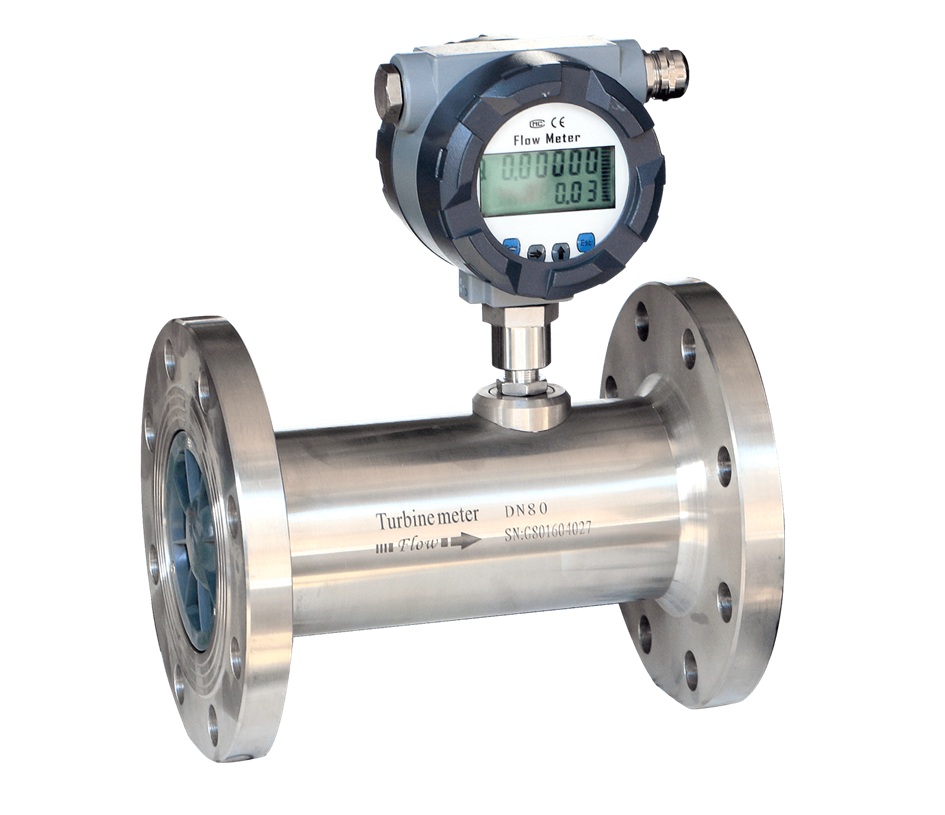

فلومتر توربینی (Turbine Flowmeter)

فلومتر توربینی یک فلومتر مکانیکی است که از چرخش یک روتور یا توربین با پره‌های مغناطیسی یا فلزی که در مسیر جریان سیال قرار دارد، برای اندازه‌گیری دبی استفاده می‌کند. هنگامی که سیال از فلومتر عبور می‌کند، باعث چرخش روتور می‌شود. سرعت چرخش روتور مستقیماً با سرعت سیال و در نتیجه با دبی حجمی متناسب است. چرخش پره‌ها توسط یک پیک‌آپ مغناطیسی یا نوری در خارج از بدنه فلومتر تشخیص داده شده و به صورت پالس‌های الکتریکی شمارش می‌شود. فرکانس این پالس‌ها با دبی حجمی متناسب است.

مقایسه فلومتر التراسونیک و فلومتر توربینی:

حال به بررسی تفاوت‌های کلیدی این دو نوع فلومتر می‌پردازیم:

1. اصول عملکرد:

   • التراسونیک: مبتنی بر اندازه‌گیری زمان حرکت یا تغییر فرکانس امواج صوتی در سیال. یک روش غیرتهاجمی (در نوع کلمپ‌آن) یا با حداقل تداخل فیزیکی با جریان است.

   • توربینی: مبتنی بر اندازه‌گیری سرعت چرخش یک المان مکانیکی (روتور) در مسیر جریان. یک روش تهاجمی است، زیرا المان اندازه‌گیری در تماس مستقیم با سیال و در مسیر عبور آن قرار دارد.

2. وجود قطعات متحرک:

   • التراسونیک: معمولاً فلومترهای التراسونیک (چه زمان انتقال و چه داپلر) قطعه متحرکی در مسیر جریان سیال ندارند (به جز در برخی مدل‌های قدیمی یا خاص). این یک مزیت بزرگ محسوب می‌شود.

   • توربینی: جزء اصلی فلومتر توربینی، روتور چرخان است که یک قطعه متحرک محسوب می‌شود.

3. نصب:

   • التراسونیک: می‌تواند به صورت داخلی (In-line) نصب شود، اما مزیت بزرگ آن قابلیت نصب به صورت کلمپ‌آن (Clamp-on) است. در این حالت، سنسورها بر روی سطح خارجی لوله محکم می‌شوند و نیازی به برش لوله، توقف فرآیند، یا ایجاد افت فشار اضافی نیست. نصب کلمپ‌آن بسیار سریع و آسان است. هر دو نوع نیاز به لوله‌کشی مستقیم قبل و بعد از محل نصب دارند، اما نیاز در نوع التراسونیک معمولاً کمی بیشتر از توربینی است.

   • توربینی: به صورت داخلی (In-line) در خط لوله نصب می‌شود. این به معنی نیاز به برش لوله، توقف فرآیند برای نصب یا حذف، و استفاده از فلنج‌ها یا اتصالات دنده‌ای است. نیاز به لوله‌کشی مستقیم قبل و بعد از نصب برای اطمینان از پروفیل سرعت یکنواخت ضروری است.

4. مناسبت برای انواع سیال:

   • التراسونیک:

     • زمان انتقال: مناسب برای سیالات تمیز و با کدورت پایین (مانند آب آشامیدنی، روغن‌های تمیز، مواد شیمیایی خالص). وجود ذرات معلق یا حباب زیاد باعث تضعیف یا پراکندگی امواج و ایجاد خطا می‌شود.

     • داپلر: مناسب برای سیالات حاوی مقدار مشخصی ذرات معلق یا حباب (مانند فاضلاب خام، دوغاب‌ها). برای کار به وجود این ذرات یا حباب‌ها برای بازتاب امواج نیاز دارد.

     • برخی انواع می‌توانند برای گازها نیز استفاده شوند. ویسکوزیته بالا می‌تواند بر دقت تاثیر بگذارد.

   • توربینی: مناسب برای سیالات تمیز با ویسکوزیته پایین تا متوسط (مانند آب تصفیه شده، سوخت‌های سبک). وجود ذرات جامد در سیال باعث سایش پره‌ها و بیرینگ‌ها و در نتیجه آسیب به فلومتر و کاهش دقت می‌شود. ویسکوزیته بالا می‌تواند بر دقت تاثیر گذاشته و باعث افت فشار بیشتر شود. برای گازها نیز مدل‌های خاص توربینی وجود دارند.

5. دقت:

   • التراسونیک: دقت فلومترهای التراسونیک (به خصوص نوع زمان انتقال در شرایط ایده‌آل) می‌تواند بسیار خوب باشد، اما دقت آن‌ها می‌تواند تحت تاثیر عواملی مانند پروفیل سرعت سیال (نیاز به لوله‌کشی مستقیم)، دمای سیال، فشار، و در نوع کلمپ‌آن، جنس و ضخامت لوله و کیفیت نصب قرار گیرد. دقت نوع داپلر معمولاً کمتر از نوع زمان انتقال است.

   • توربینی: در محدوده کاری مشخص و برای سیالات تمیز، فلومترهای توربینی دقت بسیار خوبی دارند و اغلب به عنوان فلومترهای مرجع در برخی کاربردها استفاده می‌شوند. اما دقت آن‌ها تحت تاثیر ویسکوزیته سیال، سرعت

انتخاب بین فلومتر التراسونیک و توربینی

• فلومتر التراسونیک (به خصوص نوع کلمپ‌آن):

  • زمانی که نیاز به اندازه‌گیری موقت یا تست دارید مانند موتور برق هیوندا.

  • زمانی که نمی‌توانید خط لوله را برش دهید یا فرآیند را متوقف کنید.

  • زمانی که افت فشار در سیستم مجاز نیست یا باید حداقل باشد.

  • زمانی که با سیالات خورنده یا سمی سر و کار دارید که تماس با قطعات فلومتر مشکل‌ساز است.

  • زمانی که نیاز به نگهداری بسیار کم دارید.

  • زمانی که با سیالات تمیز (زمان انتقال) یا سیالات حاوی ذرات/حباب (داپلر) سر و کار دارید.

• فلومتر توربینی:

  • زمانی که نیاز به دقت بالا در محدوده کاری مشخص و برای سیالات تمیز دارید.

  • زمانی که قیمت اولیه یک فاکتور مهم است (به خصوص در سایزهای کوچک و متوسط).

  • زمانی که افت فشار ایجاد شده توسط فلومتر مشکلی ایجاد نمی‌کند.

  • در کاربردهایی که نیاز به خروجی پالسی برای سیستم‌های کنترلی خاص وجود دارد.

  • زمانی که سیال مورد اندازه‌گیری کاملاً تمیز و بدون ذرات جامد است.

سخن پایانی

فلومترهای التراسونیک و فلومترهای توربینی دو تکنولوژی متفاوت و مکمل در دنیای اندازه‌گیری جریان هستند. فلومترهای توربینی با سابقه طولانی و تکیه بر اصول مکانیکی، برای سیالات تمیز و کاربردهایی که افت فشار محدود قابل تحمل است، گزینه‌هایی دقیق و با هزینه اولیه مناسب محسوب می‌شوند. در مقابل، فلومترهای التراسونیک، به ویژه در نوع کلمپ‌آن، با ارائه روشی غیرتهاجمی، عدم وجود قطعات متحرک و ایجاد حداقل افت فشار، راه‌حل‌های ایده‌آلی برای سیالات تمیز یا حاوی ذرات (بسته به نوع)، یا در مواقعی که نصب آسان و بدون وقفه فرآیند اهمیت دارد، ارائه می‌دهند.

درک تفاوت‌های کلیدی در اصول عملکرد، نحوه نصب، مناسبت برای انواع سیال، دقت، افت فشار، نگهداری و هزینه، به مهندسان و کاربران کمک می‌کند تا بر اساس ویژگی‌های سیال مورد اندازه‌گیری، الزامات فرآیندی و محدودیت‌های نصب، بهترین گزینه را برای اطمیناق از اندازه‌گیری دقیق، قابل اعتماد و اقتصادی جریان سیال انتخاب نمایند. هیچ یک از این دو نوع فلومتر به صورت مطلق بر دیگری برتری ندارد و انتخاب نهایی همواره باید با توجه به نیازهای خاص هر کاربرد صورت پذیرد.
