ترانسمیتر فشار: ابزار دقیق پایش و کنترل فشار در فرآیندهای صنعتی

به گزارش «خبرنامه دانشجویان ایران»؛ این مقاله به بررسی جامع ترانسمیترهای فشار می‌پردازد. ما در این نوشتار، تعریف فشار و انواع آن، چرایی اهمیت اندازه‌گیری فشار، معرفی المان‌های حسگر فشار که در ترانسمیترها استفاده می‌شوند، نحوه عملکرد و قابلیت‌های ترانسمیتر فشار، انواع مختلف ترانسمیترها بر اساس نوع اندازه‌گیری و تکنولوژی، مشخصات فنی مهم در انتخاب، مزایای استفاده از آن‌ها، کاربردهای گسترده در صنایع مختلف، و نکاتی در مورد نصب و کالیبراسیون را مورد بحث قرار خواهیم داد. هدف این مقاله، ارائه یک دیدگاه کامل برای شناخت این ابزارهای حیاتی در حلقه اندازه‌گیری و کنترل فشار است. برای خرید ترانسمیتر فشار به سایت ابزار سنجش آریا بروید.

فشار چیست و چرا اندازه‌گیری آن اهمیت دارد؟

فشار، نیرویی است که به صورت عمود بر واحد سطح وارد می‌شود. این کمیت می‌تواند در سیستم‌های مایع (فشار هیدرواستاتیک، فشار دینامیک) یا گازها (فشار گاز در مخازن، فشار اتمسفر) وجود داشته باشد. اندازه‌گیری فشار به دلایل متعددی حیاتی است:

1. کنترل فرآیند: در بسیاری از فرآیندهای صنعتی مثل خط تولید mornsun، فشار یک پارامتر کنترلی کلیدی است (مانند فشار در راکتورهای شیمیایی، خطوط لوله، بویلرها). کنترل دقیق فشار برای حفظ شرایط عملیاتی مطلوب و تضمین کیفیت محصول ضروری است.

2. ایمنی: فشارهای بیش از حد بالا یا پایین در مخازن، لوله‌ها یا تجهیزات می‌توانند منجر به پارگی، انفجار یا آسیب‌های جدی شوند. مانیتورینگ فشار و استفاده از سیستم‌های هشدار و خاموش‌کننده مبتنی بر فشار، برای جلوگیری از حوادث حیاتی است.

3. اندازه‌گیری سطح: در مخازن مایع، ارتفاع ستون مایع باعث ایجاد فشار هیدرواستاتیک می‌شود. با اندازه‌گیری این فشار، می‌توان سطح مایع داخل مخزن را محاسبه کرد.

4. اندازه‌گیری جریان: در فلومترهای فشار تفاضلی (مانند اریفیس پلیت، ونتوری متر)، با ایجاد یک مانع در مسیر جریان، اختلافی در فشار قبل و بعد از مانع ایجاد می‌شود. اندازه‌گیری این فشار تفاضلی، امکان محاسبه دبی جریان را فراهم می‌کند.

5. بهینه‌سازی راندمان: مانیتورینگ فشار در سیستم‌های پمپاژ یا کمپرسورها می‌تواند به شناسایی مشکلات عملکردی و بهینه‌سازی مصرف انرژی کمک کند.

انواع فشار مورد اندازه‌گیری:

فشار را می‌توان نسبت به یک نقطه مرجع اندازه‌گیری کرد که منجر به تعریف انواع فشار می‌شود:

• فشار گیج (Gauge Pressure): فشاری که نسبت به فشار اتمسفر محیط اندازه‌گیری می‌شود. فشار گیج صفر به معنی فشاری برابر با فشار اتمسفر است. رایج‌ترین نوع اندازه‌گیری فشار در کاربردهای صنعتی.

• فشار مطلق (Absolute Pressure): فشاری که نسبت به خلاء مطلق (فشار صفر مطلق) اندازه‌گیری می‌شود. فشار اتمسفر در سطح دریا حدود ۱۰۱.۳ کیلوپاسکال فشار مطلق است. برای کاربردهایی که فشار محیط تغییر می‌کند یا نیاز به اندازه‌گیری فشارهای بسیار پایین (خلاء) وجود دارد، استفاده می‌شود.

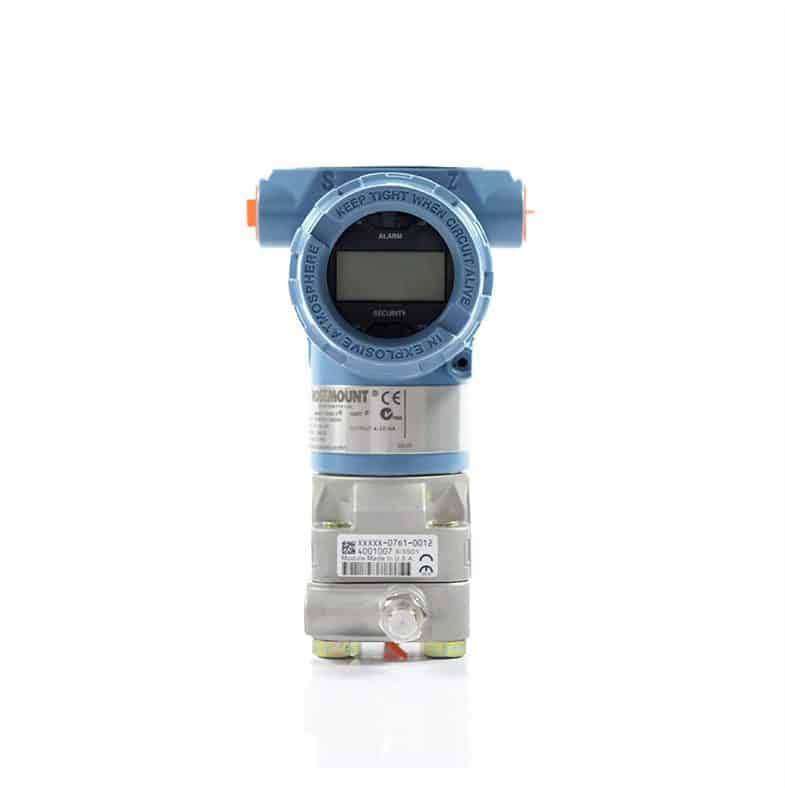

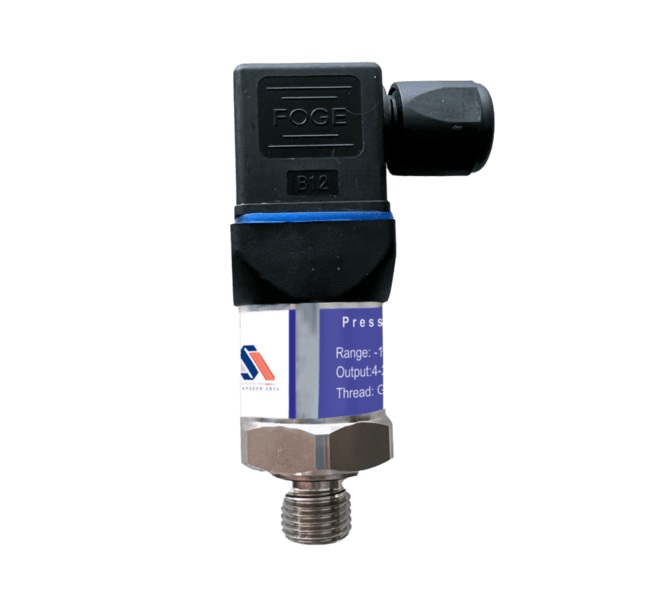

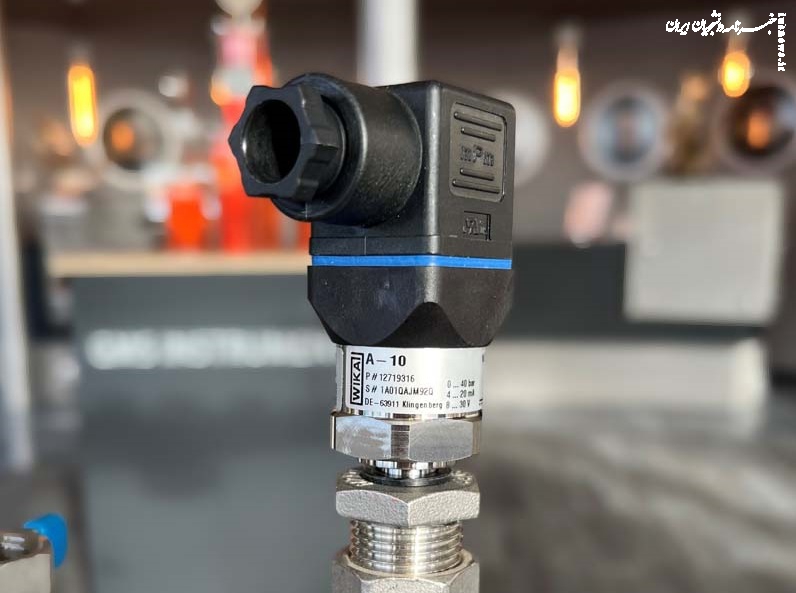

ترانسمیتر فشار چیست و چه قابلیت‌هایی دارد؟

ترانسمیتر فشار دستگاهی الکترونیکی است که سیگنال خام و ضعیف تولید شده توسط المان حسگر فشار را دریافت کرده و آن را به یک سیگنال خروجی استاندارد و قوی تبدیل می‌کند که برای انتقال در مسافت‌های طولانی و اتصال به سیستم‌های کنترل مناسب است.

قابلیت‌های کلیدی یک ترانسمیتر فشار عبارتند از:

1. تقویت و پردازش سیگنال: تقویت سیگنال ضعیف المان حسگر و فیلتر کردن نویزهای الکتریکی.

2. تبدیل به سیگنال استاندارد: تبدیل سیگنال پردازش شده به یک سیگنال خروجی استاندارد صنعتی (۴-۲۰mA، ۰-۱۰V و...).

3. تنظیم صفر و اسپان (Zero and Span Adjustment): امکان تنظیم نقطه صفر (معادل کمترین فشار در محدوده اندازه‌گیری) و اسپان (محدوده کامل اندازه‌گیری) توسط کاربر. به عنوان مثال، تنظیم یک ترانسمیتر ۴ تا ۲۰ میلی‌آمپر برای اندازه‌گیری فشار ۰ تا ۱۰ بار.

4. خطی‌سازی: در صورت نیاز (بسته به نوع المان حسگر و محدوده اندازه‌گیری)، غیرخطی بودن سیگنال سنسور را تصحیح می‌کند.

5. تشخیص خطا و عیب‌یابی: ترانسمیترهای مدرن می‌توانند خطاهایی مانند قطعی یا اتصال کوتاه در سیم‌کشی سنسور یا مشکلات داخلی خود را تشخیص داده و از طریق سیگنال خروجی یا پروتکل‌های ارتباطی گزارش دهند.

6. ایزولاسیون: بسیاری از ترانسمیترها دارای ایزولاسیون الکتریکی بین مدارات ورودی (سنسور)، خروجی و تغذیه هستند که از تداخل نویز، لوپ‌های زمین و آسیب دیدن تجهیزات جلوگیری می‌کند.

مزایای استفاده از ترانسمیتر فشار:

استفاده از ترانسمیتر فشار مزایای قابل توجهی در سیستم‌های اندازه‌گیری و کنترل دارد:

1. ارسال سیگنال در مسافت طولانی: تبدیل سیگنال خام سنسور به سیگنال استاندارد (مانند ۴-۲۰mA) امکان انتقال اطلاعات فشار را در مسافت‌های طولانی بدون افت یا تاثیرپذیری از نویز فراهم می‌کند.

2. مقاومت بالا در برابر نویز: سیگنال‌های استاندارد، به خصوص ۴-۲۰mA، نسبت به سیگنال‌های ولتاژی یا خام سنسورها، مقاومت بسیار بالایی در برابر نویزهای الکتریکی محیط صنعتی دارند.

3. استانداردسازی: خروجی استاندارد ترانسمیتر، اتصال آن را به انواع سیستم‌های کنترل و نمایشگر بسیار ساده می‌کند.

4. قابلیت‌های پیشرفته (در مدل‌های هوشمند): امکان تنظیم، کالیبراسیون و عیب‌یابی از راه دور، و دسترسی به اطلاعات تشخیصی ارزشمند.

5. کاهش هزینه‌های سیم‌کشی: در مقایسه با برخی سنسورهایی که ممکن است نیاز به سیم‌کشی خاص یا مستقیم تا سیستم کنترل داشته باشند، ترانسمیتر با خروجی استاندارد ۴-۲۰mA سیم‌کشی را ساده‌تر و ارزان‌تر می‌کند.

6. ایمنی بالا: امکان نصب ترانسمیتر در نقاط خطرناک و ارسال سیگنال ایمن به خارج از منطقه خطر (با استفاده از بَریِر‌های ایمنی در سیستم‌های Intrinsically Safe).

کاربردهای ترانسمیتر فشار در صنایع:

ترانسمیترهای فشار در تقریباً تمام صنایعی که با سیالات سر و کار دارند، استفاده می‌شوند:

• صنایع نفت، گاز و پتروشیمی: مانیتورینگ فشار در خطوط لوله، مخازن، راکتورها و واحدهای فرآیندی.

• نیروگاه‌ها: اندازه‌گیری فشار بخار، آب، سوخت و سیالات هیدرولیک.

• صنایع شیمیایی: کنترل فشار در فرآیندهای تولید، مخازن واکنش و سیستم‌های انتقال مواد.

• صنایع آب و فاضلاب: مانیتورینگ فشار در شبکه توزیع آب، ایستگاه‌های پمپاژ و تصفیه‌خانه‌ها.

• سیستم‌های HVAC: اندازه‌گیری فشار در کانال‌های هوا، سیستم‌های لوله کشی آب سرد و گرم، و چیلرها.

• صنایع غذایی و داروسازی: اندازه‌گیری فشار در سیستم‌های پاستوریزاسیون، هموژنیزاسیون و خطوط تولید بهداشتی (با استفاده از ترانسمیترهای دیافراگم فلاش).

• هیدرولیک و پنوماتیک: مانیتورینگ فشار در سیستم‌های مبتنی بر سیالات تحت فشار.

• ماشین‌سازی: کنترل فشار در تجهیزات و ماشین‌آلات صنعتی jiangdong

نصب و کالیبراسیون ترانسمیتر فشار:

• نصب: نحوه نصب ترانسمیتر به نوع فشار اندازه‌گیری شده و سیال فرآیندی بستگی دارد. در اندازه‌گیری فشار گیج یا مطلق مایعات، ترانسمیتر معمولاً در پایین‌ترین نقطه ممکن نصب می‌شود تا اثر ستون مایع در خط اتصال (Impulse Line) به حداقل برسد. برای گازها، ترانسمیتر بالاتر از نقطه اندازه‌گیری نصب می‌شود. برای اندازه‌گیری فشار تفاضلی، استفاده از لوله‌های اتصال (Impulse Lines) و اطمینان از هم‌ارتفاع بودن نقاط نصب و عدم وجود گرفتگی در لوله‌ها حیاتی است.

• کالیبراسیون: ترانسمیترهای فشار نیاز به کالیبراسیون دوره‌ای دارند تا از صحت اندازه‌گیری آن‌ها اطمینان حاصل شود. کالیبراسیون با مقایسه خروجی ترانسمیتر در فشارهای مختلف با فشار اعمال شده توسط یک منبع فشار کالیبره شده (مانند پمپ فشار دستی و گیج مرجع) انجام می‌شود. این کار می‌تواند در آزمایشگاه یا در محل نصب صورت گیرد. ترانسمیترهای هوشمند قابلیت کالیبراسیون دیجیتال را نیز دارند.

سخن پایانی

ترانسمیتر فشار ابزاری حیاتی در دنیای اندازه‌گیری و کنترل فشار است. با تبدیل فشار فیزیکی به یک سیگنال الکتریکی استاندارد، پایدار و مقاوم در برابر نویز، ترانسمیترها امکان پایش دقیق فشار در فرآیندهای صنعتی، سیستم‌های ایمنی، و کاربردهای گوناگون را فراهم می‌کنند. تنوع در انواع ترانسمیترها بر اساس نوع فشار اندازه‌گیری شده (گیج، مطلق، تفاضلی) و تکنولوژی خروجی (آنالوگ، هوشمند) این امکان را به مهندسان و کاربران می‌دهد تا ابزار مناسب را برای هر نیاز و شرایط فرآیندی انتخاب کنند. انتخاب صحیح بر اساس محدوده فشار، نوع سیال، دقت مورد نیاز و شرایط محیطی، همراه با نصب درست و کالیبراسیون منظم، برای اطمینان از عملکرد مطمئن و طول عمر ترانسمیتر حیاتی است. با توجه به نقش محوری اندازه‌گیری فشار در فرآیندهای مدرن، ترانسمیترهای فشار همچنان به عنوان چشم سیستم‌های کنترل، اهمیت بی‌بدیلی در تضمین عملکرد ایمن، کارآمد و بهینه ایفا خواهند کرد.
