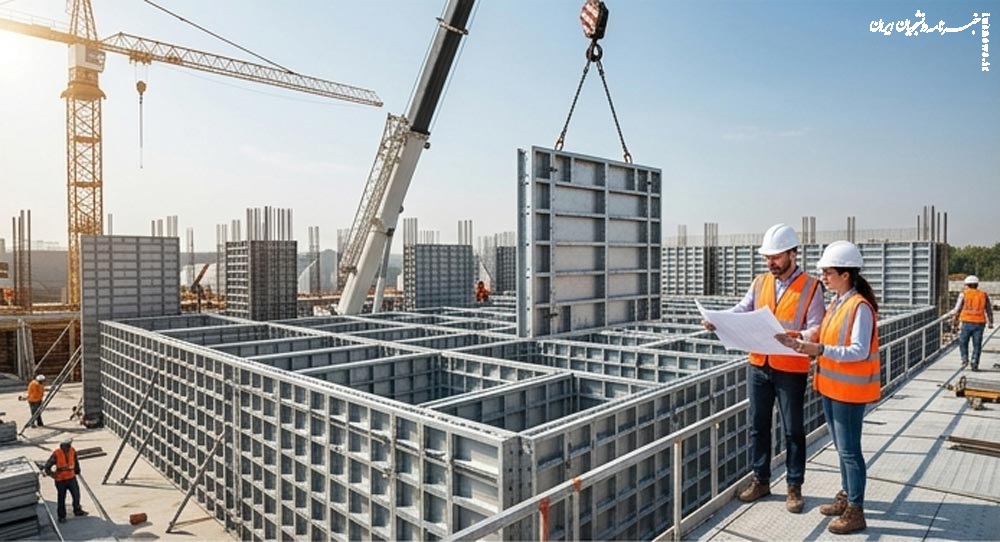

قالب بتن فلزی: راهنمای کاربردی برای دانشجویان عمران

به گزارش «خبرنامه دانشجویان ایران»؛ اگر دانشجوی عمران یا معماری هستید و قرار است برای اولین بار پا به یک کارگاه ساختمانی بگذارید، احتمالاً یکی از نخستین چیزهایی که با آن روبه‌رو می‌شوید، ردیف‌های فلزی نقره‌ای‌رنگی است که اسکلت اصلی دیوارها، ستون‌ها و سقف‌های بتنی را قبل از بتن‌ریزی شکل می‌دهند. این‌ها همان «قالب‌های فلزی بتن» هستند؛ تجهیزاتی که شاید در کتاب‌های درسی فقط چند خط به آن‌ها اشاره شده باشد، اما در عمل، شناخت درست آن‌ها یکی از مهارت‌های پایه‌ای هر مهندس عمران تازه‌کار محسوب می‌شود.

در این مطلب، بدون پیچیدگی‌های غیرضروری، مفهوم قالب بتن فلزی، اجزای آن، انواع رایج، نحوه اجرا و نکاتی که در کارگاه واقعاً به کار می‌آیند را مرور می‌کنیم.

قالب بتن فلزی دقیقاً چه کاری انجام می‌دهد؟

بتن در حالت تازه، مایع‌گونه و بدون شکل است. برای اینکه بتواند به فرم دلخواه (دیوار، ستون، سقف، دال یا فونداسیون) دربیاید و در همان حالت سفت شود، به یک «قالب موقت» نیاز دارد که هم شکل نهایی سازه را تعیین کند و هم در برابر فشار جانبی بتن تازه مقاومت کند. قالب فلزی نسخه‌ی صنعتی و قابل استفاده‌ی مجدد این ایده است؛ برخلاف قالب‌بندی چوبی سنتی که معمولاً یک‌بار مصرف یا کم‌دوام است.

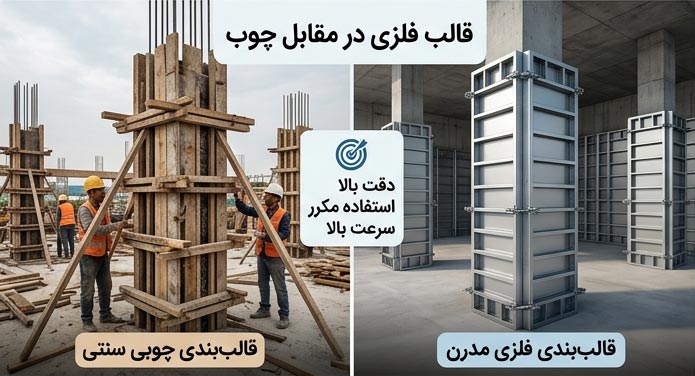

چرا در پروژه‌های بزرگ، قالب فلزی جای چوب را گرفته؟

سه دلیل اصلی این جابه‌جایی را توضیح می‌دهد:

• قابلیت استفاده مکرر: یک قالب فلزی استاندارد را می‌توان صدها بار در پروژه‌های مختلف استفاده کرد، در حالی که قالب چوبی معمولاً بعد از چند بار استفاده تاب برمی‌دارد یا می‌شکند.
• دقت ابعادی: چون از ورق فولادی برش‌خورده با ماشین تولید می‌شود، خطای ابعادی بسیار کمتر از قالب‌بندی دستی چوبی است؛ این یعنی سطح بتن صاف‌تر و نیاز کمتر به گچ‌کاری یا اصلاح بعدی.
• سرعت اجرا: سیستم قالب‌های مدولار (پیش‌ساخته در چند سایز ثابت) با اتصالاتی مثل گیره و براکت، مونتاژ و دمونتاژ سریع را در کارگاه ممکن می‌کند.

در مقابل، هزینه اولیه بالاتر و نیاز به تجهیزات جابه‌جایی (به‌خصوص برای پانل‌های بزرگ) از معایب اصلی قالب فلزی نسبت به قالب‌بندی چوبی یا پلاستیکی به شمار می‌رود؛ به همین دلیل، برای پروژه‌های کوچک و موقت، گاهی هنوز از قالب چوبی یا پلاستیکی استفاده می‌شود.

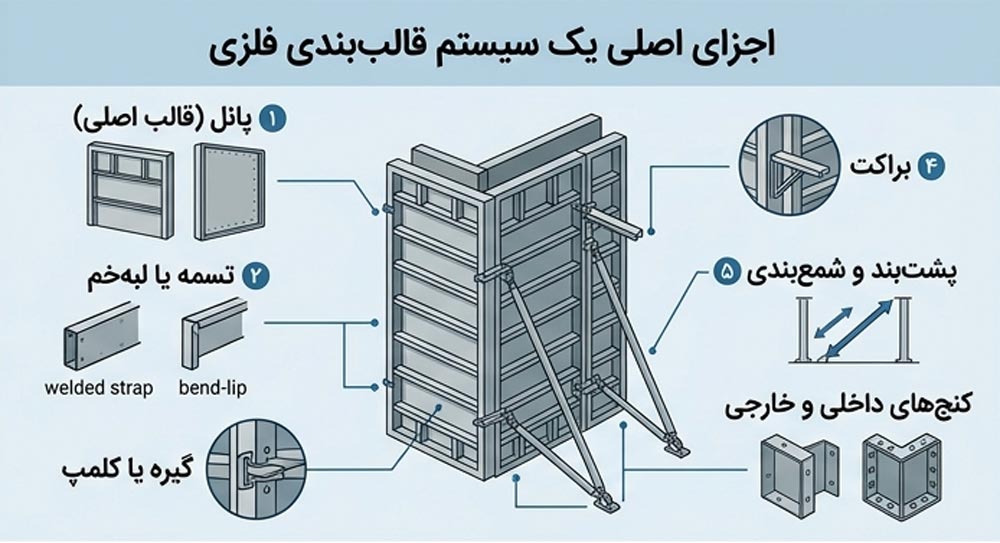

اجزای اصلی یک سیستم قالب‌بندی فلزی

برای اینکه در کارگاه گیج نشوید، شناخت چند قطعه کلیدی کافی است:

1. پانل (قالب اصلی): صفحه فلزی که مستقیماً با بتن در تماس است و شکل نهایی سطح را می‌سازد.
2. تسمه یا لبه‌خم: قاب پیرامونی پانل که استحکام آن را تأمین می‌کند؛ دو نوع رایج «قالب تسمه‌ای (جوشی)» و «قالب لبه‌خم» در بازار وجود دارد که در وزن و روش تولید با هم تفاوت دارند.
3. گیره یا کلمپ: اتصال‌دهنده پانل‌ها به یکدیگر برای جلوگیری از باز شدن قالب زیر فشار بتن.
4. براکت: در قالب‌بندی سازه‌های بلند و چندمرحله‌ای (مثل ستون‌های بلند) برای تحمل و انتقال بار استفاده می‌شود.
5. پشت‌بند و شمع‌بندی (Shoring): عناصر کمکی که پایداری کلی سیستم را در برابر واژگونی یا نشست تضمین می‌کنند.
6. کنج‌های داخلی و خارجی: قطعات زاویه‌ای برای اتصال پانل‌ها در گوشه‌های ۹۰ درجه، به‌خصوص در قالب‌بندی ستون‌ها.

انواع رایج قالب فلزی بر اساس نوع کاربرد

فراتر از تقسیم‌بندی تسمه‌ای/لبه‌خم، در پروژه‌های بزرگ‌تر با انواع دیگری از قالب‌بندی فلزی هم روبه‌رو می‌شوید که دانستن نامشان برای یک دانشجوی عمران خالی از فایده نیست:

• قالب ثابت (Conventional Formwork): رایج‌ترین نوع، مناسب دیوار، ستون و دال در پروژه‌های عمومی ساختمانی.
• قالب لغزنده (Sliding Formwork): برای سازه‌های بلند و پیوسته مثل سیلوها و برج‌های خنک‌کننده، که قالب به‌صورت پیوسته و آهسته به سمت بالا حرکت می‌کند.
• قالب رونده (Climbing Formwork): در ساخت هسته مرکزی برج‌ها و ساختمان‌های بلندمرتبه استفاده می‌شود و طبقه به طبقه بالا می‌رود.
• قالب تونل (Tunnel Form): برای بتن‌ریزی یکپارچه دیوار و سقف در پروژه‌های تکرارپذیر مثل مجتمع‌های مسکونی انبوه، که سرعت اجرا را به‌طور چشمگیری افزایش می‌دهد.

نکته‌ای که کمتر در کلاس درس گفته می‌شود: وزن قالب چرا مهم است؟

خیلی از دانشجوها هنگام محاسبات اولیه، تمرکز را فقط روی مقاومت فشاری بتن می‌گذارند و وزن خود قالب را نادیده می‌گیرند؛ در حالی‌که در عمل، وزن قالب فلزی مستقیماً روی چند تصمیم اجرایی تأثیر می‌گذارد:

• انتخاب نوع جرثقیل یا بالابر برای جابه‌جایی پانل‌ها در ارتفاع
• محاسبه بار وارد بر داربست و شمع‌بندی زیر سقف
• برنامه‌ریزی تعداد نیروی انسانی لازم برای مونتاژ دستی قالب‌های سبک‌تر

از آنجا که وزن قالب به نوع تولید (لبه‌خم یا تسمه‌ای)، ضخامت ورق و ابعاد پانل بستگی دارد و بین سازندگان مختلف کمی متفاوت است، پیش از شروع محاسبات بار، بهتر است به جدول‌های فنی مرجع رجوع کرد.

وزن قالب بتن یک فاکتور حیاتی در صنعت ساخت و ساز است که نقش مهمی در ایمنی، سرعت و هزینه نهایی یک پروژه ایفا می کند. این پارامتر، برخلاف تصور رایج، تنها یک عدد ساده نیست، بلکه بر تمام مراحل اجرای سازه های بتنی تأثیر می گذارد.

https://sanatsaze.com/وزن-قالب-بتن/

مراحل کلی اجرای قالب‌بندی فلزی در کارگاه

1. پیاده‌سازی نقشه: انتقال ابعاد از نقشه اجرایی به کارگاه با متر و شاغول.
2. چیدمان پانل‌ها: قرارگیری قالب‌ها طبق نقشه و اتصال با گیره.
3. تراز و شاقول کردن: کنترل عمودی و افقی بودن قالب قبل از بتن‌ریزی، چون هر خطا بعد از سفت شدن بتن غیرقابل اصلاح است.
4. مهار و شمع‌بندی: نصب پشت‌بند و براکت برای تحمل فشار بتن تازه.
5. روغن‌کاری سطح داخلی: برای جلوگیری از چسبیدن بتن به قالب و سهولت قالب‌برداری.
6. بتن‌ریزی و کنترل حین اجرا: بازرسی مستمر برای اطمینان از عدم باز شدن قالب زیر فشار.
7. قالب‌برداری: باز کردن قالب پس از رسیدن بتن به مقاومت کافی، طبق زمان‌بندی استاندارد که معمولاً بین ۱ تا چند روز، بسته به نوع عضو سازه‌ای و شرایط آب‌وهوایی، متغیر است.

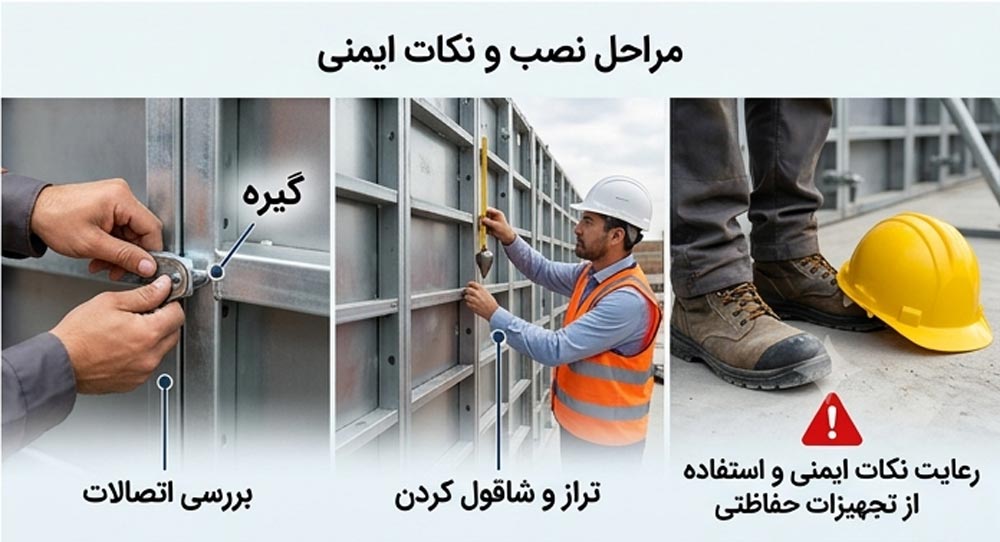

چند نکته ایمنی که در کارآموزی باید جدی گرفت

• هرگز زیر قالبی که هنوز کاملاً مهار نشده، عبور نکنید؛ فشار بتن تازه می‌تواند در صورت خرابی گیره یا براکت، بسیار ناگهانی عمل کند.
• قبل از هر بازدید کارگاهی، وضعیت اتصالات (گیره‌ها و پیچ‌ها) را چشمی بررسی کنید؛ یکی از رایج‌ترین علل حوادث قالب‌بندی، شل شدن یا معیوب بودن گیره‌هاست.
• هنگام جابه‌جایی پانل‌های سنگین با جرثقیل، هرگز زیر بار معلق نایستید.
• از کفش و کلاه ایمنی استاندارد حتی برای بازدیدهای کوتاه کارگاهی استفاده کنید؛ لبه‌های فلزی قالب می‌تواند در برخورد ساده هم آسیب‌زا باشد.

نگهداری و عمر مفید قالب فلزی

یکی از موضوعاتی که کمتر در منابع درسی به آن پرداخته می‌شود، نگهداری قالب پس از هر بار استفاده است. تمیز کردن باقی‌مانده بتن از سطح پانل بلافاصله پس از قالب‌برداری، جلوگیری از زنگ‌زدگی با روغن‌کاری منظم و انبارش صحیح (به‌صورت افقی و روی پالت، دور از رطوبت مستقیم) از عواملی هستند که عمر مفید قالب فلزی را که در شرایط نگهداری مناسب می‌تواند به چند صد بار استفاده برسد، به‌طور محسوسی افزایش می‌دهند. برعکس، نگهداری نادرست می‌تواند باعث خوردگی زودرس، تغییر شکل پانل و در نهایت افت کیفیت سطح بتن در پروژه‌های بعدی شود.

سوالات پرتکرار دانشجویان

آیا قالب فلزی برای همه پروژه‌ها به‌صرفه است؟ برای پروژه‌های کوچک یا با تیراژ اجرای کم، هزینه اولیه بالای قالب فلزی ممکن است توجیه اقتصادی نداشته باشد و اجاره قالب یا استفاده از قالب‌بندی چوبی/پلاستیکی گزینه مناسب‌تری باشد.

تفاوت اصلی قالب تسمه‌ای و لبه‌خم چیست؟ قالب لبه‌خم از ورق یکپارچه با جوشکاری کمتر ساخته می‌شود و معمولاً سبک‌تر است، در حالی‌که قالب تسمه‌ای از ترکیب ورق‌های با ضخامت متفاوت برای رویه و تسمه تولید می‌شود و استحکام بیشتری در ازای وزن بالاتر ارائه می‌دهد.

چه زمانی باید قالب را باز کرد؟ زمان قالب‌برداری به نوع عضو سازه‌ای (ستون، دیوار، دال، تیر)، دمای محیط و مقاومت مشخصه بتن طراحی بستگی دارد و باید طبق آیین‌نامه‌های اجرایی مربوطه و نه صرفاً بر اساس عرف کارگاهی تعیین شود.

جمع‌بندی

قالب بتن فلزی صرفاً یک «وسیله موقت» نیست؛ کیفیت اجرای آن مستقیماً روی دقت ابعادی، صافی سطح و ایمنی کل پروژه اثر می‌گذارد. برای دانشجویی که می‌خواهد وارد بازار کار عمران شود، آشنایی عملی با اجزای قالب، انواع کاربردی آن، مراحل اجرا و پارامترهایی مثل وزن و ظرفیت باربری، از همان جزئیاتی است که تفاوت یک کارآموز آماده را با یک کارآموز صرفاً تئوریک مشخص می‌کند.

اگر قصد دارید برای پروژه دانشگاهی یا گزارش کارآموزی خود اطلاعات فنی دقیق‌تری (مثل جداول وزن یا مشخصات فنی انواع قالب) جمع‌آوری کنید، مراجعه به منابع تخصصی صنعت قالب‌بندی می‌تواند مکمل خوبی برای آموخته‌های کلاسی باشد.
