ترانسمیتر دما: سیستم‌های کنترل در دنیای اندازه‌گیری

به گزارش «خبرنامه دانشجویان ایران»؛ دما یکی از اساسی‌ترین و پرکاربردترین پارامترها در اندازه‌گیری فرآیندهای صنعتی، تحقیقات علمی، سیستم‌های کنترلی و حتی کاربردهای روزمره است. کنترل دقیق دما برای تضمین کیفیت محصولات، افزایش راندمان انرژی، حفظ ایمنی فرآیندها و تجهیزات، و ایجاد شرایط مطلوب عملیاتی حیاتی است. اندازه‌گیری دما معمولاً توسط سنسورهای دما انجام می‌شود؛ اما سیگنال خروجی بسیاری از این سنسورها (مانند RTD یا ترموکوپل) به صورت خام، ضعیف، غیرخطی یا حساس به نویز است و برای انتقال در مسافت‌های طولانی یا استفاده مستقیم توسط سیستم‌های کنترل و نمایشگرها مناسب نیست. در اینجاست که نقش حیاتی "ترانسمیتر دما" پررنگ می‌شود.

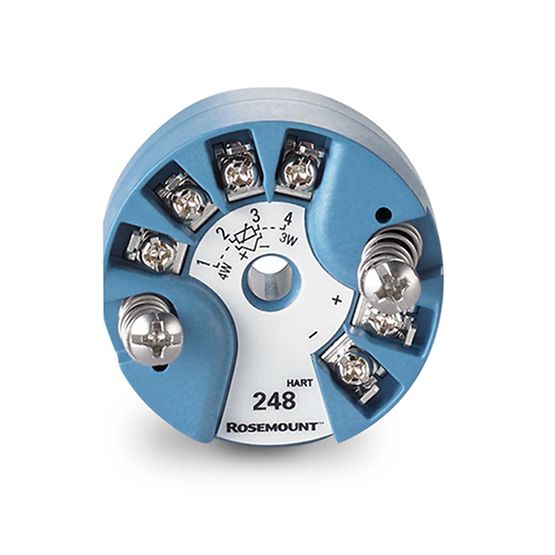

ترانسمیتر دما دستگاهی الکترونیکی است که سیگنال اولیه و خام دریافتی از یک سنسور دما را دریافت کرده، آن را پردازش، تقویت، خطی‌سازی و جبران‌سازی نموده و سپس به یک سیگنال خروجی استاندارد و پایدار (مانند جریان ۴ تا ۲۰ میلی‌آمپر یا ولتاژ ۰ تا ۱۰ ولت) تبدیل می‌کند. این سیگنال استاندارد می‌تواند به راحتی و بدون افت یا تاثیرپذیری از نویز محیطی، به مسافت‌های دورتر (تا صدها متر) منتقل شده و توسط سیستم‌های کنترل صنعتی مانند PLC (کنترل‌کننده منطقی برنامه‌پذیر)، DCS (سیستم کنترل توزیع‌شده) یا سیستم‌های اسکادا (SCADA) خوانده، پردازش و مورد استفاده قرار گیرد.

خرید تمپرچر ترنسمیتر از ابزار سنجش آریا

این مقاله به بررسی جامع ترانسمیترهای دما می‌پردازد. ما در این نوشتار، اهمیت اندازه‌گیری دقیق دما، معرفی سنسورهای اصلی دما که با ترانسمیترها کار می‌کنند، تعریف و هدف ترانسمیتر دما، نحوه عملکرد و قابلیت‌های کلیدی آن، انواع مختلف ترانسمیترها، مشخصات فنی مهم در انتخاب، مزایای استفاده از آن‌ها، کاربردهای گسترده در صنایع مختلف، و نکات مرتبط با نصب و کالیبراسیون را مورد بحث قرار خواهیم داد. هدف این مقاله، ارائه یک دیدگاه کامل برای شناخت این ابزارهای کلیدی در حلقه اندازه‌گیری و کنترل دما است.

چرا اندازه‌گیری دقیق دما اهمیت دارد؟

اندازه‌گیری دقیق و قابل اعتماد دما به دلایل متعددی در صنایع و تحقیقات حیاتی است:

• کنترل فرآیند: بسیاری از واکنش‌های شیمیایی، فرآیندهای فیزیکی (مانند ذوب، انجماد، تبخیر) و عملیات تولید در دماهای مشخصی باید انجام شوند. اندازه‌گیری دقیق دما برای حفظ شرایط بهینه فرآیند و تضمین کیفیت محصول نهایی ضروری است.

• ایمنی: دماهای بیش از حد بالا یا پایین می‌توانند خطرناک باشند و منجر به آسیب به تجهیزات، آتش‌سوزی، انفجار یا انتشار مواد سمی شوند. مانیتورینگ دما و استفاده از سیستم‌های هشدار و کنترل مبتنی بر اندازه‌گیری دما، برای حفظ ایمنی عملیات حیاتی است.

• راندمان انرژی: کنترل دقیق دما در سیستم‌های گرمایشی و سرمایشی، کوره‌ها، دیگ‌های بخار و مبدل‌های حرارتی، به بهینه‌سازی مصرف انرژی و کاهش اتلاف حرارت کمک می‌کند.

• کیفیت محصول: در صنایعی مانند صنایع غذایی، داروسازی، پلاستیک و فلزات و محصولات Delta دما مستقیماً بر خواص فیزیکی و شیمیایی محصول نهایی تاثیر می‌گذارد. اندازه‌گیری و کنترل دقیق دما برای حفظ کیفیت و ثبات محصول ضروری است.

• نگهداری پیشگیرانه: مانیتورینگ دمای تجهیزات (مانند موتورها، بیرینگ‌ها، تابلوهای برق) می‌تواند نشان‌دهنده مشکلات قریب‌الوقوع باشد و امکان انجام اقدامات نگهداری پیشگیرانه را فراهم کند.

آشنایی با سنسورهای دما (ورودی ترانسمیتر):

ترانسمیتر دما خود دما را حس نمی‌کند، بلکه سیگنال تولید شده توسط یک سنسور دما را پردازش می‌کند. رایج‌ترین سنسورهای دما که با ترانسمیترها استفاده می‌شوند، عبارتند از:

1. RTD (Resistance Temperature Detector): این سنسورها بر اساس این اصل کار می‌کنند که مقاومت الکتریکی فلزات با تغییر دما به صورت قابل پیش‌بینی تغییر می‌کند. رایج‌ترین نوع RTD، سنسورهای Pt100 هستند که در دمای ۰ درجه سانتی‌گراد مقاومتی معادل ۱۰۰ اهم دارند. سنسورهای Pt1000 نیز در ۰ درجه مقاومتی معادل ۱۰۰۰ اهم دارند و حساس‌ترند.

   • مزایا: دقت بالا، پایداری عالی در طول زمان، خروجی نسبتاً خطی.

   • معایب: محدوده دمایی محدودتر نسبت به ترموکوپل‌ها (معمولاً تا حدود ۶۰۰ درجه سانتی‌گراد)، نیاز به اعمال جریان تحریک (Stimulation Current) که می‌تواند باعث خودگرمایی سنسور و خطا در اندازه‌گیری شود (برای غلبه بر این مشکل از اتصال سه‌سیمه یا چهارسیمه استفاده می‌شود).

   • نحوه اتصال: RTDها می‌توانند به صورت دوسیمه، سه‌سیمه یا چهارسیمه به ترانسمیتر متصل شوند. اتصال دوسیمه ساده‌ترین است اما خطای ناشی از مقاومت سیم‌ها را وارد اندازه‌گیری می‌کند. اتصال سه‌سیمه رایج‌ترین روش برای جبران مقاومت سیم‌ها است. اتصال چهارسیمه دقیق‌ترین روش است و مقاومت سیم‌ها را به طور کامل حذف می‌کند. ترانسمیتر باید قابلیت پشتیبانی از نوع اتصال RTD شما را داشته باشد.

2. ترموکوپل (Thermocouple): این سنسورها بر اساس "اثر سیبک" (Seebeck Effect) کار می‌کنند که بیان می‌کند هنگامی که دو فلز غیرمشابه در دو نقطه به هم متصل شوند و این دو نقطه در دماهای متفاوتی باشند، یک ولتاژ بسیار کوچک در مدار ایجاد می‌شود. میزان این ولتاژ مستقیماً با اختلاف دمای بین دو نقطه اتصال (نقطه اندازه‌گیری و نقطه مرجع) متناسب است. از ترموکوپل در موتور برق covax استفاده می شود. انواع مختلفی از ترموکوپل‌ها با استفاده از آلیاژهای فلزی متفاوت وجود دارند که هر کدام دارای محدوده دمایی و ویژگی‌های خاص خود هستند (مانند Type K، Type J، Type T، Type N و انواع دما بالای Type R، Type S، Type B).

   • مزایا: محدوده دمایی بسیار گسترده (تا حدود ۱۸۰۰ درجه سانتی‌گراد بسته به نوع)، پاسخ سریع، مقاوم و بادوام، ارزان‌تر نسبت به RTDها.

   • معایب: دقت پایین‌تر نسبت به RTDها، خروجی بسیار غیرخطی (ولتاژ تولیدی رابطه غیرخطی با دما دارد)، نیاز به "جبران نقطه مرجع سرد" (Cold Junction Compensation - CJC).

   • جبران نقطه مرجع سرد (CJC): ولتاژ تولید شده توسط ترموکوپل به اختلاف دما بین نقطه اندازه‌گیری (نوک ترموکوپل) و نقطه مرجع (محل اتصال سیم‌های ترموکوپل به سیم‌های مسی معمولی یا ترمینال‌های دستگاه اندازه‌گیری) بستگی دارد. برای اندازه‌گیری دمای واقعی نقطه اندازه‌گیری، دمای نقطه مرجع سرد نیز باید اندازه‌گیری شده و اثر آن در محاسبه ولتاژ ترموکوپل لحاظ شود. ترانسمیترهای دما این جبران‌سازی را به صورت خودکار انجام می‌دهند.

ترانسمیتر دما چیست و هدف آن کدام است؟

ترانسمیتر دما دستگاهی است که "پل ارتباطی" بین سیگنال ضعیف و خام سنسور دما و سیستم‌های کنترلی یا نمایشگرها محسوب می‌شود. هدف اصلی آن تبدیل سیگنال اولیه سنسور به یک سیگنال استاندارد صنعتی، قابل اطمینان و مقاوم در برابر نویز برای انتقال در مسافت‌های طولانی است.

نحوه کار ترانسمیتر دما و قابلیت‌های کلیدی:

ترانسمیتر دما سیگنال الکتریکی دریافتی از سنسور را وارد مدارات الکترونیکی خود می‌کند. این مدارات وظایف متعددی را انجام می‌دهند:

1. تقویت سیگنال (Amplification): سیگنال‌های خروجی از RTD (تغییر کوچک در مقاومت) یا ترموکوپل (ولتاژ در حد میلی‌ولت) بسیار ضعیف هستند. ترانسمیتر این سیگنال ضعیف را تقویت می‌کند.

2. خطی‌سازی (Linearization): خروجی بسیاری از سنسورهای دما (به خصوص ترموکوپل‌ها) رابطه خطی با دما ندارد. ترانسمیتر با استفاده از الگوریتم‌ها یا جدول‌های lookup، این خروجی غیرخطی را به یک خروجی خطی تبدیل می‌کند که مستقیماً متناسب با دما باشد.

3. جبران نقطه مرجع سرد (CJC): در مورد ترموکوپل‌ها، ترانسمیتر دمای نقطه اتصال سیم‌های ترموکوپل به خود را اندازه‌گیری کرده و از این مقدار برای جبران اثر دمای نقطه مرجع در محاسبه دمای واقعی فرآیند استفاده می‌کند.

4. فیلترینگ (Filtering): ترانسمیتر سیگنال را فیلتر می‌کند تا نویزهای الکتریکی ناخواسته که ممکن است در طول سیم‌های سنسور القا شوند، حذف گردند و سیگنال تمیز و پایداری به خروجی ارسال شود.

5. تبدیل به سیگنال استاندارد: سیگنال پردازش شده نهایی به یک سیگنال استاندارد صنعتی تبدیل می‌شود. رایج‌ترین سیگنال خروجی استاندارد، جریان ۴ تا ۲۰ میلی‌آمپر است. مزیت این سیگنال این است که مستقل از افت ولتاژ در طول سیم‌ها است، مقاوم به نویز است و امکان تشخیص قطعی سیم (جریان نزدیک به صفر) را فراهم می‌کند. سیگنال‌های ولتاژی (مانند ۰ تا ۱۰ ولت) یا پروتکل‌های دیجیتال نیز به عنوان خروجی استفاده می‌شوند.

سخن پایانی

ترانسمیتر دما یک جزء حیاتی در حلقه اندازه‌گیری و کنترل دما در طیف وسیعی از صنایع و کاربردها است. با دریافت سیگنال خام و اغلب ضعیف از سنسورهای دما مانند RTD و ترموکوپل، ترانسمیتر این سیگنال را پردازش، تقویت، خطی‌سازی و جبران‌سازی کرده و به یک سیگنال استاندارد، پایدار و مقاوم در برابر نویز تبدیل می‌کند که برای انتقال در مسافت‌های طولانی و استفاده مستقیم توسط سیستم‌های کنترل صنعتی مناسب است.

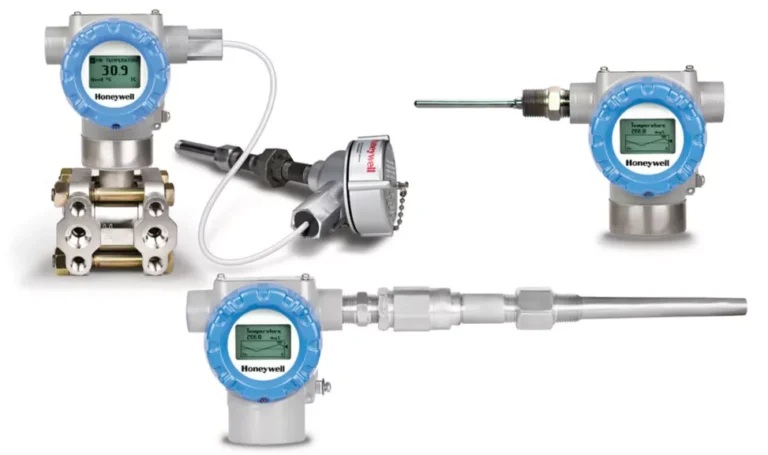

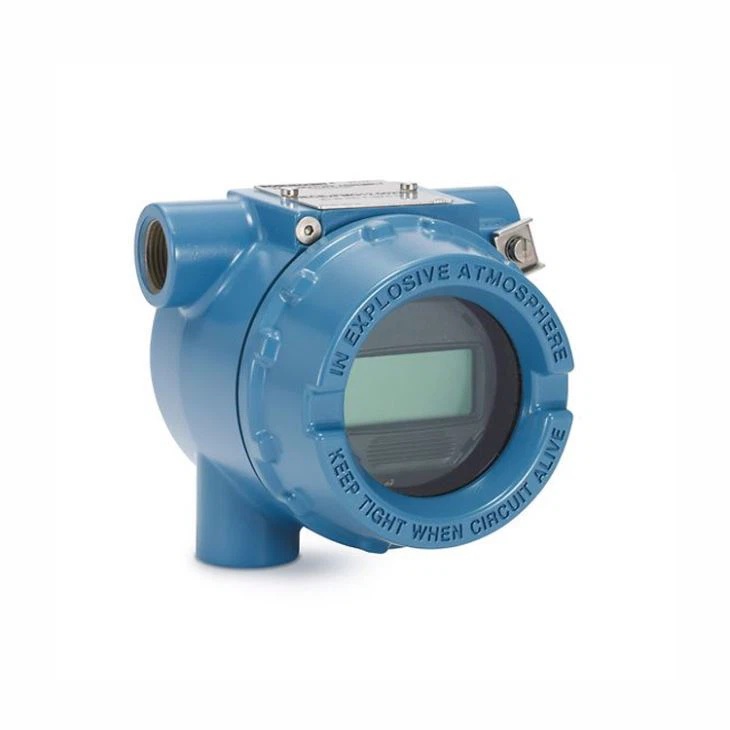

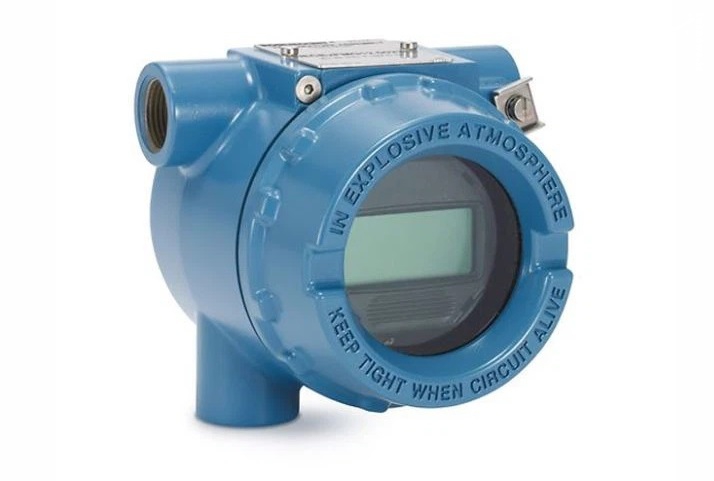

تنوع در انواع ترانسمیترها (آنالوگ در مقابل هوشمند، هد مونت در مقابل ریل مونت و فیلد مونت) و قابلیت‌های کلیدی آن‌ها مانند خطی‌سازی، جبران نقطه مرجع سرد، ایزولاسیون و عیب‌یابی، امکان انتخاب ابزار مناسب برای هر نیاز و شرایط فرآیندی را فراهم می‌آورد. استفاده از ترانسمیترها نه تنها دقت و قابلیت اطمینان اندازه‌گیری دما را افزایش می‌دهد، بلکه هزینه‌های سیم‌کشی را کاهش داده و مدیریت سیستم‌های کنترلی را ساده‌تر می‌کند. با توجه به اهمیت محوری کنترل دما در فرآیندهای صنعتی، ترانسمیترهای دما همچنان به عنوان ابزارهای کلیدی در قلب سیستم‌های ابزار دقیق و اتوماسیون صنعتی باقی خواهند ماند و نقش بی‌بدیلی در تضمین عملکرد ایمن، کارآمد و با کیفیت ایفا خواهند کرد.
